LEDを光らせるだけのつもりで買ったのに、抵抗の値が分からない。温度センサーをつないだのに値が読めない。モーターをGPIOピンへ直結して、マイコンが動かなくなった。このような遠回りは、電子工作では珍しくありません。電子工作 部品 選び方の基本は、部品の名前をたくさん覚えることではなく、作りたい動きから必要な条件を逆算することです。
たとえば、机の上の温湿度を表示する装置なら、必要なのは温湿度センサー、表示器、制御用マイコン、電源、配線材、ケースです。さらに、センサーが3.3Vで動くのか、表示器はI2Cで接続できるのか、ケースに収まる大きさかまで決めると、購入すべき部品が具体的になります。まずは完成品を小さく想像し、その中身を一つずつ分解して考えましょう。
電子工作の部品選び方は完成イメージから始める
部品を選ぶ前に、紙へ次のような一文を書いてみてください。例えば「ボタンを押すと、LEDが3秒間点灯する」「室温が30℃を超えたら、ファンを回す」「人が近づいたら、レーザーカットした看板を光らせる」といった一文です。
この一文には、入力、処理、出力の3要素が隠れています。ボタンやセンサーは入力、ArduinoやRaspberry Piは処理、LED、ブザー、モーター、ディスプレイは出力です。完成イメージが決まれば、必要な部品を役割で探せるようになります。
ここで大切なのは、最初から多機能な部品を選ばないことです。GPS、Wi-Fi、液晶、複数のセンサーが一体になったモジュールは魅力的ですが、問題が起きたときに切り分けが難しくなります。初めての作品では、LED1個、ボタン1個、センサー1個のように構成を小さくすると、配線もプログラムも理解しやすくなります。
部品を決める7つの基準
1. 動作電圧が合っているか
最初に確認するのは電圧です。Arduino Uno系の多くは5Vで扱いやすい一方、Raspberry PiのGPIOは3.3V信号です。5Vの信号をRaspberry PiのGPIOへ入力すると、故障につながる場合があります。
部品の説明では、電源電圧と信号電圧を分けて確認してください。センサーモジュールが5V給電に対応していても、I2Cやデジタル出力の信号が3.3V対応とは限りません。初心者には、3.3Vと5Vの両方で使えるか、レベル変換回路を搭載しているかが明記されたモジュールが扱いやすい選択です。
2. 必要な電流をGPIOだけで賄えるか
電圧が合っていても、電流が足りなければ動きません。LEDは抵抗を入れればGPIOから点灯できますが、モーター、ソレノイド、長いLEDテープ、大型のリレーなどは別電源とドライバ回路が必要です。
赤色LEDを5Vで約10mA流して光らせるなら、LEDの順方向電圧を約2Vとして、抵抗はおおよそ300Ωになります。実際には入手しやすい330Ωを選ぶと安全です。一方で、モーターを動かすときは、モータードライバ、外部電源、逆起電力から回路を守るダイオードなどを検討します。GPIOは電源端子ではなく、信号を出す端子だと考えると判断しやすくなります。
3. 接続方式と使用するピンを確認する
センサーや表示器には、アナログ、デジタル、I2C、SPI、UARTなどの接続方式があります。Arduinoはアナログ入力を備えた機種が多いため、可変抵抗やアナログ出力センサーを扱いやすいのが特徴です。Raspberry Piには一般的なアナログ入力がないため、同じセンサーでもADCを追加するか、I2CやSPI対応品を選ぶ必要があります。
I2Cは少ない配線で複数の部品をつなげる便利な方式ですが、同じI2Cアドレスのモジュールを複数使うと競合することがあります。購入前に、接続方式、必要ピン数、変更できるアドレスの有無を仕様表で確認しましょう。部品の写真だけで選ばず、ピン配置図を見る習慣が役立ちます。
4. 試作方法に合う形状か
ブレッドボードで試作するなら、2.54mmピッチのピンヘッダが付く部品が便利です。ピンが未実装のモジュールは、はんだ付けが必要になることがあります。はんだ付けを練習したい場合には良い教材ですが、週末だけで動く作品を作りたいなら、最初からピン付きの製品を選ぶほうが確実です。
また、電池ボックス、スイッチ、USB端子、DCジャックは、回路図では小さく見えてもケース設計では大きな制約になります。3Dプリントやレーザーカットでケースを作る予定なら、部品の幅・高さ・固定穴の位置・コネクタが抜き差しできる方向を先に控えておきましょう。CADで箱を作った後に、USBケーブルが刺さらないと分かるのはよくある失敗です。
5. モジュールか単体部品かを使い分ける
初めて使う機能は、回路がまとまったモジュールから始めるのがおすすめです。たとえば温湿度センサー、距離センサー、モータードライバは、電源の安定化や必要な抵抗を含むモジュールなら配線を減らせます。プログラム例も見つけやすく、動作確認までの距離が短くなります。
一方、電子回路の仕組みを学ぶには、LED、抵抗、トランジスタ、コンデンサーのような単体部品が欠かせません。モジュールは早く作れる、単体部品は中身を理解できる、という違いがあります。目的が作品完成なのか、回路学習なのかで選び分けるとよいでしょう。
6. 電源と安全を部品表に含める
電子工作では、本体より電源周りで止まることがあります。マイコン用のUSBケーブル、十分な電流を出せるUSB電源、乾電池ボックス、電源スイッチ、必要に応じたヒューズも部品です。特に充電池やリチウムイオン電池を使う作品では、充電回路、保護回路、定格電流を曖昧にしないでください。
小学生と一緒に取り組む場合や、机の上で長時間動かす作品では、まずUSB給電や乾電池で始めると安全に試せます。発熱する部品、高速回転するモーター、レーザー加工機の近くで使う装置などは、配線の被覆、固定方法、可動部への指の近づきにくさまで設計に入れましょう。
7. 情報量と予備の入手しやすさを見る
同じように見える部品でも、資料の量には差があります。初心者向けには、データシート、配線図、サンプルプログラム、使用例がそろった部品が向いています。型番で検索したときに、電圧、ピン配置、ライブラリの導入方法が確認できるかを見てから選ぶと、作業中に困りにくくなります。
さらに、抵抗、ジャンパー線、LED、ピンヘッダは予備を持っておくと安心です。部品は壊れるだけでなく、短く切りすぎる、なくす、向きを間違えることもあります。1個しかない重要部品を待ちながら制作が止まるより、消耗品は少し余分に用意したほうが、試行錯誤を楽しめます。
購入前は配線図を一度描く
部品をカートへ入れる前に、完成品の配線を大まかに描いてください。正確な回路図でなくても、マイコンのどのピンに何をつなぐか、どこから電源を取るか、外部電源が必要な部分はどこかが分かれば十分です。
この段階で、必要なものが見えてきます。LEDなら抵抗、ボタンならプルアップまたはプルダウンの考え方、モーターならドライバ、複数のI2C機器ならアドレス確認が必要です。配線図は、買い忘れを防ぐだけでなく、動かなかったときに原因を探す地図になります。
迷ったときの小さな選び方

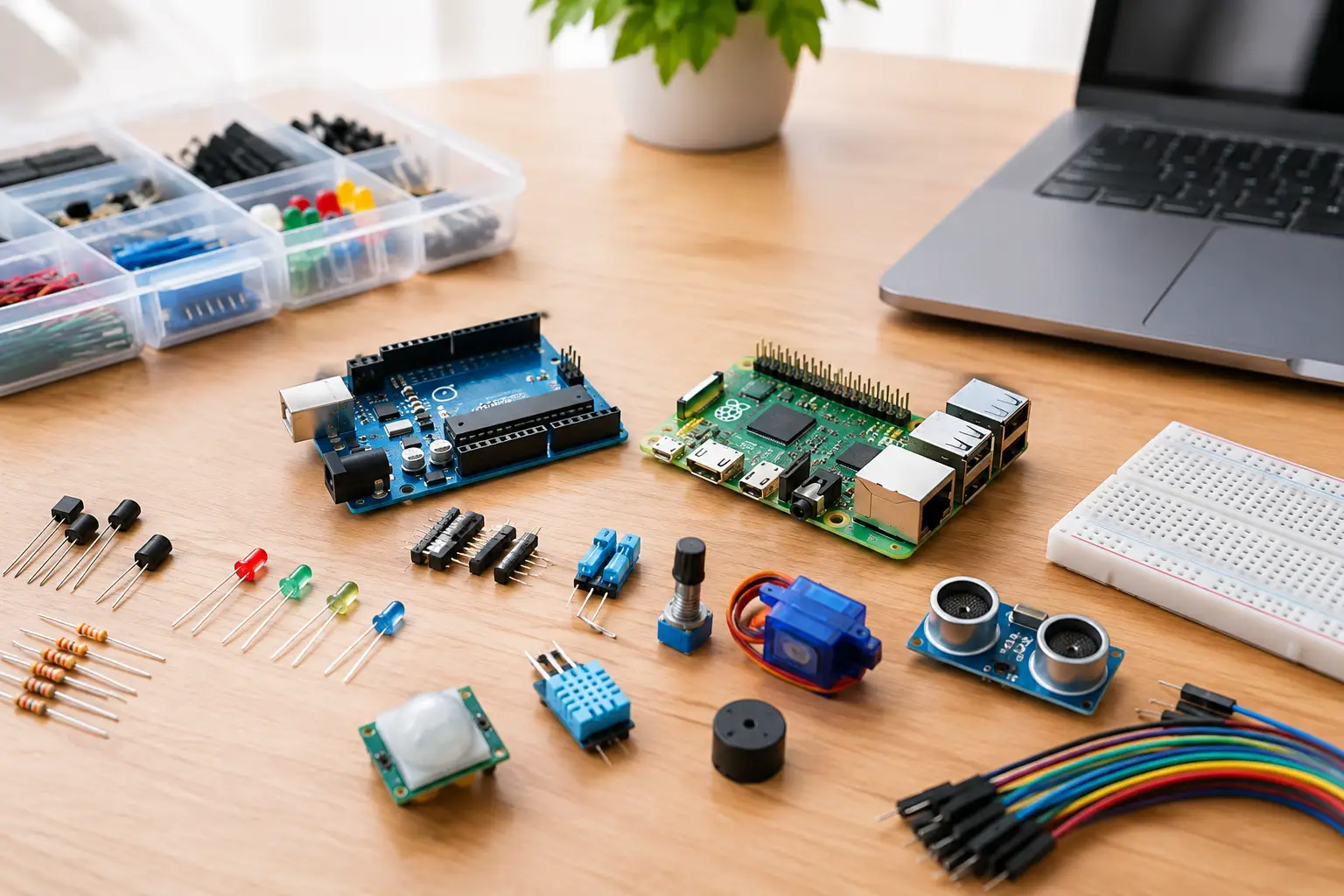

最初の1台を作るなら、Arduino系ではLED、抵抗、タクトスイッチ、可変抵抗、サーボモーター、I2C接続のセンサーを組み合わせると、多くの基本を体験できます。Raspberry Piでは、LEDとボタンに加え、I2Cセンサーや小型ディスプレイを選ぶと、Pythonから物理的な出力を扱う面白さが分かります。
ただし、安さだけで部品を決めると、端子の種類、説明資料、初期不良への対応で時間を使うことがあります。反対に、高機能な部品が常に正解でもありません。作品の最初の目標を一つに絞り、その目標を確実に動かせる部品を選ぶことが、次の改良へ進む近道です。
部品箱に並んだ小さなLEDやセンサーは、それだけではただの材料です。コードを書き、配線し、ケースに収め、手で押せるスイッチや目で見える光に変えた瞬間に、アイデアは作品になります。まずは一つ、今日作りたい動きに必要な部品だけを選んで、机の上で試してみましょう。
