小さなLEDが点かない、ボタンを押しても反応しない。その原因がプログラムではなく、わずか数ミリのはんだ接合部にあることは珍しくありません。はんだ付け 初心者 失敗 原因は、手先の器用さだけでは説明できません。熱をどこへ入れるか、表面がきれいか、はんだが何をつないでいるかを順番に見れば、多くの不具合は再現性をもって直せます。
はんだ付けは、溶かしたはんだを穴へ流し込む作業ではありません。部品のリード線と基板のランドを同時に温め、そこへはんだを流して金属同士を接合する作業です。この原理を押さえると、Arduinoのシールド、センサー基板、モーター配線、LED作品まで、失敗の見方が変わります。
きれいな接合は「熱」と「濡れ」で決まる
良いはんだ付けでは、はんだがリード線とランドの両方へなめらかに広がります。表面は極端に山盛りではなく、火山のすそ野のような緩やかな形になります。光沢は目安の一つですが、鉛フリーはんだは鉛入りはんだより落ち着いた見た目になりやすいため、光り方だけで合否を決めないでください。
見るべき点は、ランドの銅箔にはんだが回っているか、リード線との境目に隙間がないか、隣の端子とつながっていないかです。まずは見た目を観察し、次にテスターで導通を確認する。この二段階を習慣にすると、完成後の原因調査が大幅に短くなります。
はんだ付けで初心者が失敗する原因は準備にある
作業を始める前に、こて先を湿らせたクリーナーや真ちゅう製クリーナーで拭き、新しいはんだを薄くのせます。これを「こて先をはんだで保護する」と考えると分かりやすいでしょう。酸化して黒くなったこて先は熱を伝えにくく、はんだを押しつけても丸い玉になるだけです。
基板や部品のリード線に汚れ、油分、酸化がある場合も、はんだは濡れません。触ったばかりの金属部をティッシュで軽く拭く、長く保管したリード線を確認する、といった小さな準備が効きます。部品の足を無理に曲げて基板へ押し込むと、ランドに力がかかるため、部品が自然に収まる位置で固定してください。

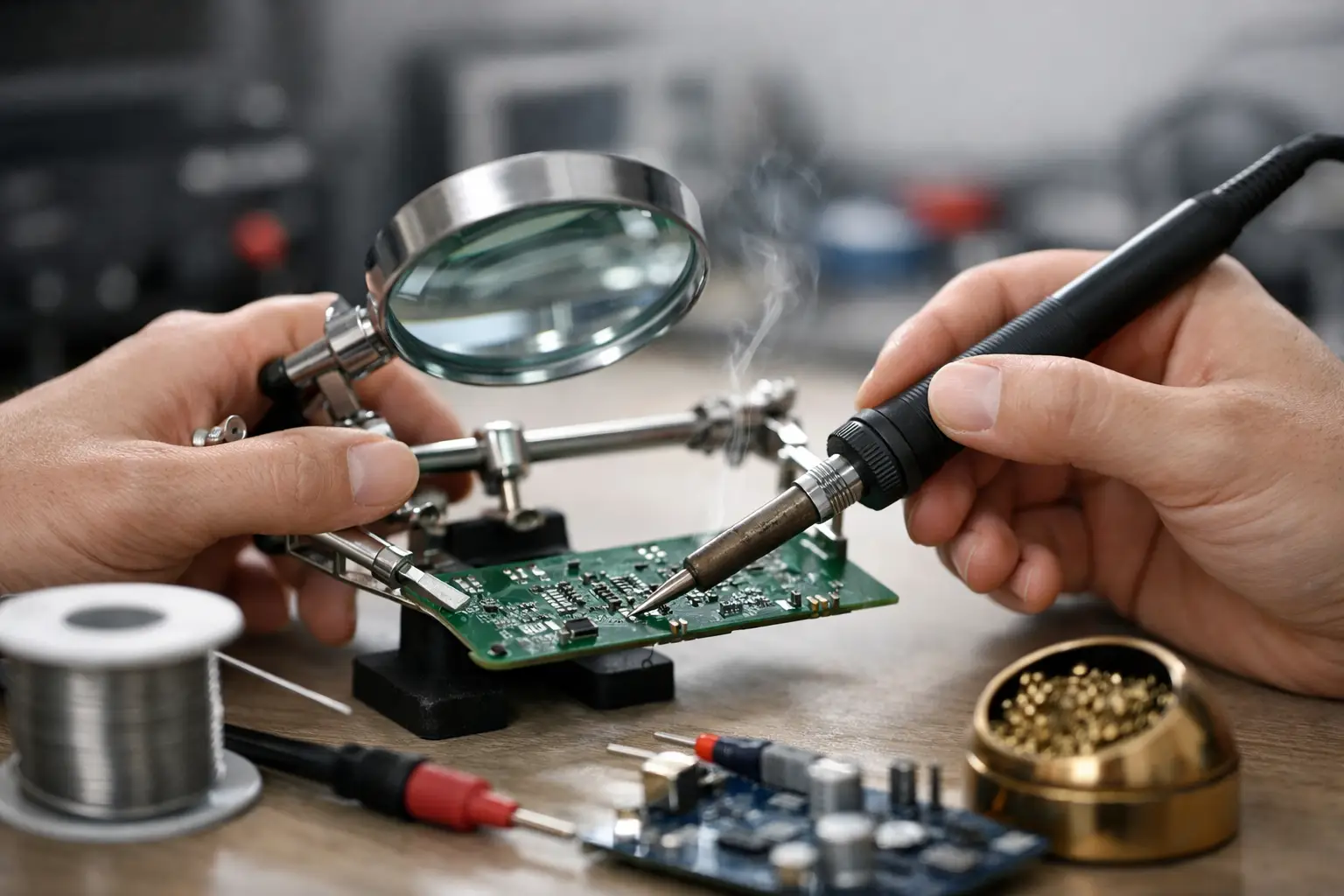

作業台も重要です。基板が動く状態では、はんだが固まるまで部品を保持できません。基板ホルダーや簡単な治具を使い、両手の役割を分けます。片手でこて、もう片手ではんだを持てるだけで、接合の安定感は大きく変わります。
失敗1: はんだが玉になる、広がらない
もっともよくある失敗は、はんだをこて先だけで溶かし、溶けた玉を基板へ運ぶ方法です。これは一見早そうですが、ランドとリード線が十分に温まっていないため、はんだが金属表面へ濡れません。結果として、丸いだまが乗っただけの弱い接合になります。
対策は単純です。まずこて先をランドとリード線に同時に当て、1秒から2秒ほど温めます。その接点へはんだを供給してください。はんだが流れたら、はんだを先に離し、その後でこてを離します。接合部が動かないまま数秒待てば完了です。
こての温度が低すぎても流れませんが、高すぎる設定も万能ではありません。一般的な電子工作なら、鉛入りはんだでは330℃前後、鉛フリーはんだでは350℃前後を出発点にすると扱いやすいでしょう。ただし、太い電源線や大きなGNDパターンは熱を奪うため、同じ温度でも時間がかかります。この場合は温度を少し上げるより、熱容量のある太めのこて先へ替えるほうが安全なことがあります。
失敗2: 冷えた接合部が割れる、導通しない
はんだが固まる途中で部品や基板を動かすと、表面がざらついたり、細かなひびが入ったりします。これが冷はんだです。見た目では接続されているようでも、振動やケーブルの抜き差しで導通が切れることがあります。
はんだを流した直後は、こてを離してからも接合部を動かさないことが大切です。部品を手で支えているなら、固まるまで指を離さないようにします。特にピンヘッダーを連続して付けるときは、最初に両端の2本だけを仮止めし、基板に対して垂直か確認してから残りをはんだ付けすると、傾きも防げます。
うまくいかなかった接合部は、上から何度もはんだを足す前に、一度温め直します。フラックスを少量加え、ランドとリード線を同時に加熱すると、表面が再び流れて接合が整う場合があります。はんだが多すぎるなら、はんだ吸い取り線で余分を取り除いてからやり直します。
失敗3: 隣の端子がつながるブリッジ
ピン間隔の狭いモジュールやマイコン基板では、隣の端子へはんだが渡るブリッジが起きます。原因は、はんだの量が多いことだけではありません。こて先が太すぎる、基板を傾けている、フラックスが不足して流れが悪い、といった条件も重なります。
ブリッジを見つけたら、慌てて基板をこすらないでください。フラックスを加え、きれいにしたこて先で端子列に沿って軽くなでると、余分なはんだがこて先側へ移ることがあります。それでも残る場合は、はんだ吸い取り線をブリッジ部へ当て、上からこてで温めます。
修正後は、目視だけで終わらせずテスターの導通モードを使います。本来つながる端子と、絶対につながってはいけない隣接端子を確認しましょう。電源を入れる前の数十秒の確認が、マイコンやUSBポートを守ります。
失敗4: 部品や基板を熱で傷める
はんだが流れないからといって、同じ場所を長時間加熱するのは危険です。プラスチック製コネクターが変形したり、LEDやトランジスタが熱の影響を受けたり、基板のランドが剥がれたりします。とくに安価な片面基板は、強い力と長い加熱に弱い傾向があります。
一つの端子で3秒から5秒加熱しても流れないなら、いったんこてを離してください。こて先の汚れ、温度設定、部品の酸化、こて先の形状を見直してから再挑戦します。熱に弱い部品では、リード線を放熱クリップで挟む方法もありますが、初心者はまず短時間で確実に接合できる準備を整えるほうが効果的です。
ランドが剥がれかけた基板は、無理に引っ張らないでください。接続先の配線パターンをたどり、被覆線で次の接続点へ配線して修復できる場合があります。ただし、電源や高速信号では配線の取り回しが動作に影響することもあります。小さな修理ほど、回路図や基板のパターンを確認して進めましょう。
こて先の形状は作業対象に合わせる
細い円すい形のこて先は細かな端子に届きやすい一方、熱を渡す面積が小さく、太い配線では苦戦します。初心者の最初の1本としては、先端が少し平らなC型や小型のD型が扱いやすいことがあります。ランドとリード線へ同時に触れられ、熱を伝えやすいためです。
細密な基板には細いこて先、XT系コネクターや太い電線には太いこて先というように、工具を替える判断も製作技術です。一本のこて先ですべてを済ませようとすると、加熱時間が長くなり、失敗が増えます。作品の部品表を用意するときは、必要なこて先も材料の一つとして考えてみましょう。
作業後の確認で作品を確実に動かす
はんだ付けが終わったら、最初に拡大して観察します。スマートフォンのカメラで撮影して拡大するだけでも、肉眼では見逃したブリッジや濡れ不足を見つけやすくなります。その後、テスターで電源のプラスとマイナスが短絡していないか、各配線が目的の端子まで導通しているかを確認します。
マイコンを使う作品では、いきなりPCや高価な電源につながず、電流制限機能付き電源や低い電圧での確認ができると安心です。LEDなら電流制限抵抗の値、モーターなら逆起電力対策のダイオード、センサーならGNDの共通化もあわせて点検してください。はんだ付けの不具合と回路設計の不具合は似た症状を出すため、配線図と実物を一つずつ照合する姿勢が役立ちます。
最初は余った基板やユニバーサル基板で、同じサイズの穴に10回ほどはんだ付けしてみましょう。良い接合と失敗した接合を並べて観察すると、こてを当てる角度、はんだの量、加熱時間が手に伝わってきます。小さな練習の跡は、次に作るロボットやセンサー作品を確実に動かすための、頼れる作業記録になります。電子工作を楽しもう！
