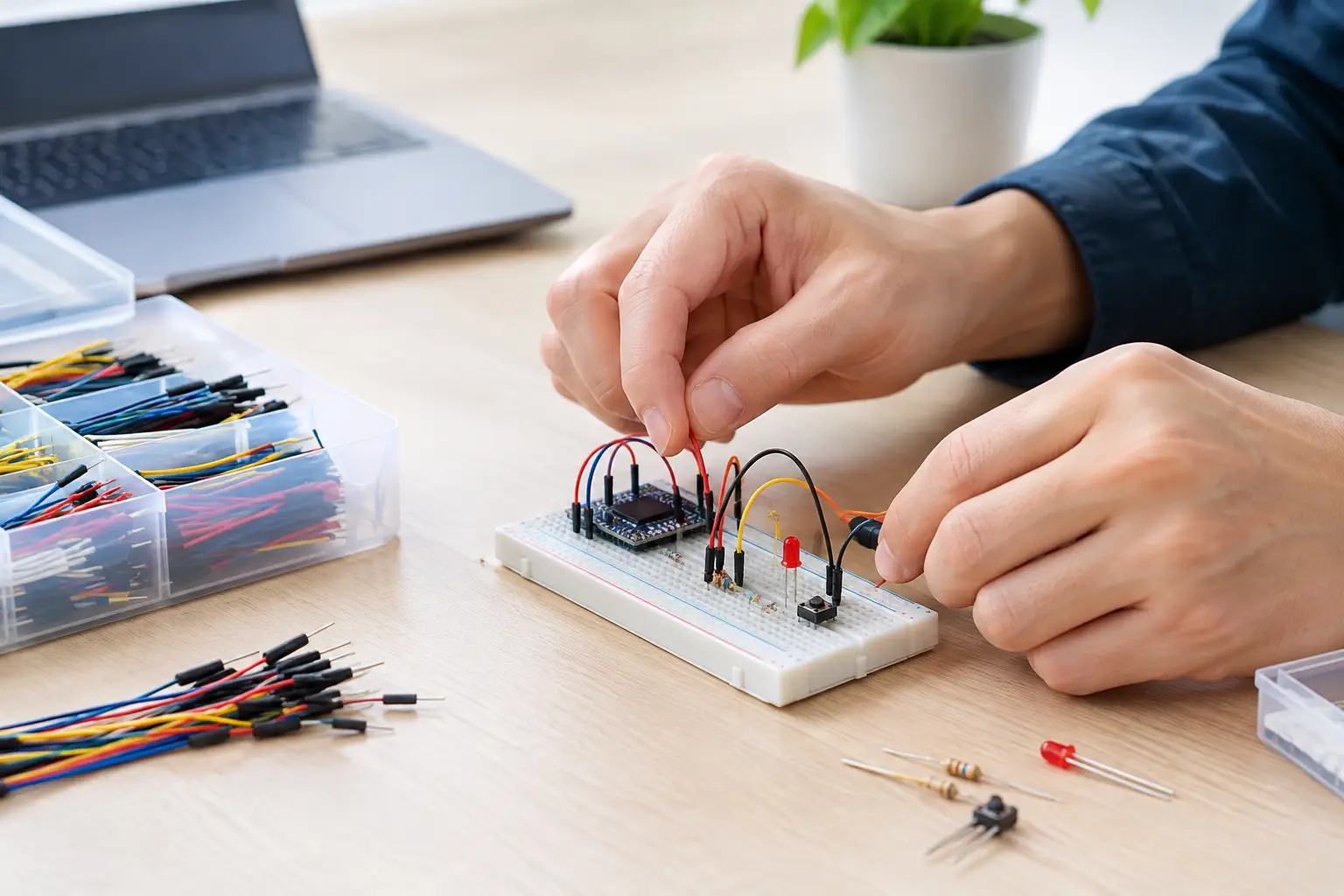

ブレッドボード 配線 基礎で最初につまずきやすいのは、部品を穴に差せても「どの穴とどの穴が電気的につながっているか」が見えないことです。見た目は格子状でも、内部では決まった列だけが金属クリップで接続されています。この仕組みを手で確かめながら理解すれば、LEDの点灯からArduinoを使うセンサー工作まで、回路図を実物の回路へ落とし込めるようになります。
ブレッドボードは、はんだ付けをせずに回路を試せる試作台です。プログラムを書き換えるように、部品や配線を何度でも入れ替えられます。まずは正しくつなぐことを目標にし、慣れてきたら配線の見やすさや修理しやすさにも目を向けていきましょう。電子工作を楽しもう！
ブレッドボード内部のつながりを読む
一般的なブレッドボードの中央には、細長い溝があります。溝の左右では穴がつながっていないため、DIP形状のICやフォトカプラなどを溝またぎで差し込めます。ICの左右の足が同じ導通列に入ってしまうのを防ぐための構造です。
中央の部品エリアでは、多くの製品で同じ数字の横一列に並ぶ5個の穴が接続されています。たとえば、A1からE1までが同じ電気的な点になり、F1からJ1までは別の点です。ただし、小型ブレッドボードや特殊な製品では配列が異なることがあります。初めて使う板は、説明書の図を確認するか、テスターの導通チェックで調べると確実です。
外側にある赤線と青線の列は、電源レールです。一般には赤をプラス、青をGNDとして使いますが、色そのものに電気的な意味はありません。また、長い電源レールは中央で分断されている製品があります。左半分に5Vを入れたからといって右半分にも届くとは限らないため、必要ならジャンパ線で橋渡しします。
回路図の「線」を穴の接続へ置き換える
回路図では、線でつながった場所はすべて同じ電気的な点です。ブレッドボードでは、その同じ点を「内部でつながる5穴」と「ジャンパ線」で作ります。回路図に描かれた形と、ブレッドボード上の部品配置は一致しなくてかまいません。大切なのは、接続関係が一致していることです。
たとえばLEDを点灯させる回路では、5Vから抵抗、LED、GNDへ電流が流れる道を作ります。抵抗とLEDの順番は入れ替えても構いません。一方でLEDには向きがあります。長い足側のアノードをプラス側、短い足側のカソードをGND側に向けます。足を曲げたり短く切ったりする前に、点灯確認を済ませると作業が戻しやすくなります。
最初の配線はLEDと抵抗で試そう
用意するのは、ブレッドボード、LED、220Ωから1kΩ程度の抵抗、ジャンパ線、5Vまたは3.3Vの安全な電源です。Arduinoの5V端子や3.3V端子を使う場合も、ボードの電源供給方法と出力電圧を先に確認してください。
まず電源のプラスを赤い電源レールへ、GNDを青い電源レールへ接続します。次に抵抗の片側をプラス側と同じ列へ差し、抵抗のもう片側は空いた別の列へ出します。その列にLEDの長い足を差し、短い足をGNDレールと同じ列へジャンパ線で接続します。これで、電流はプラスから抵抗を通り、LEDを通ってGNDへ戻ります。
抵抗はLEDを守る部品です。LEDを電源へ直接つなぐと、想定以上の電流が流れ、壊れることがあります。3.3Vで赤色LEDを使うなら330Ω程度、5Vなら330Ωから1kΩ程度を選ぶと、最初の実験として扱いやすいでしょう。明るさを強くしたいからと抵抗値をむやみに小さくするのではなく、部品の定格電流を確認する習慣をつけてください。
配線を始める前の順番が失敗を減らす
電源をつないだまま部品を差し替えると、誤って短絡させる危険があります。配線は電源を外した状態で行い、完成後に確認してから通電するのが基本です。特にUSB給電のマイコンでは、保護回路が働いても繰り返しの短絡は避けるべきです。
作業は、回路図を読む、電源とGNDの位置を決める、部品を置く、信号線をつなぐ、最後に電源線をつなぐ、という順番にすると整理しやすくなります。先に電源レールを決めると、センサーやArduinoのGNDをどこへ戻すか迷いません。
ジャンパ線は、赤をプラス、黒または青をGND、黄色・白・緑などを信号線にするルールがおすすめです。絶対の決まりではありませんが、後で回路を見返したときに電源系統と信号系統を分けて追えます。複数人で工作するときや、自由研究の説明用に写真を撮るときにも効果的です。
Arduinoにつなぐときの注意点
ArduinoのデジタルピンでLEDを制御する場合、LEDと抵抗を直列にした回路のプラス側を、5Vレールではなくデジタルピンへ接続します。GNDはArduinoのGND端子とブレッドボードのGNDレールを必ず共通にします。この共通GNDがないと、プログラム上ではHIGHとLOWを切り替えていても、回路側が基準電位を共有できず正常に動作しません。
ここで注意したいのは、Arduinoのピンは電源装置ではないことです。小さなLEDなら制御できますが、モーター、長いLEDテープ、リレー、大型ブザーなどを直接動かす用途には向きません。必要な電流が大きい部品には、トランジスタやMOSFET、外部電源、逆起電力を吸収するダイオードなどを組み合わせます。何を動かすかによって必要な回路は変わります。
3.3V系のRaspberry Pi PicoやESP32と5V系モジュールを組み合わせる場合も要注意です。電源が入るからといって、信号端子が5Vに耐えられるとは限りません。データシートやモジュールの仕様を確認し、必要ならレベル変換回路を使いましょう。
動かないときは電源から順に追う
LEDが点かないとき、最初から配線を全部抜く必要はありません。電源が正しい電圧か、GNDが共通か、電源レールが途中で切れていないかを確認します。次にLEDの向き、抵抗の値、部品の足が同じ導通列に入っていないかを見ます。
特に多いのは、抵抗の両端を同じ5穴列へ差してしまうミスです。この状態では抵抗が回路に入っていません。また、ジャンパ線の先端が奥まで刺さっていなかったり、太すぎるリード線で接触が不安定だったりすることもあります。目視だけでなく、テスターの導通モードで「本当につながるべき点がつながっているか」を確認すると、原因を切り分けやすくなります。
配線が複雑になったら、完成後に一度写真を撮っておくのも有効です。画面上で回路図と写真を見比べると、交差した線や差し込み位置のずれに気づきやすくなります。動いた回路は、使用した部品値とプログラムも一緒に記録しておけば、次のロボット、環境センサー、光る作品づくりの確かな部品になります。
ブレッドボードは完成品を作る場所ではなく、アイデアを安全に試し、直し、育てるための作業台です。一本のジャンパ線が何につながっているか説明できる配線を心がけて、手を動かしながら自分だけの回路へ発展させてみてください。
