マイコンのピンに触れた瞬間、火花も音もなく部品が傷むことがあります。組み立て直後は動いていたArduino作品が数日後に不安定になる、Raspberry PiのGPIOが反応しなくなる、といった現象の一部は静電気が原因です。静電気 電子回路 対策は、特別な研究設備のためだけの話ではありません。家庭の机で電子工作を楽しむときにも、作業の順番と環境を少し整えるだけで、壊れるリスクを大きく減らせます。
静電気はなぜ電子回路を壊すのか
静電気とは、物と物がこすれたり離れたりしたときに電気が偏ってたまる現象です。冬にセーターを脱ぐ、椅子から立つ、ビニール袋から部品を取り出す。このような身近な動作で、人体には数千V以上の電圧が帯電することがあります。
もちろん、人体に数千Vがたまっていても、電子回路へ常に大きな電流が流れるわけではありません。しかし、ICの内部にあるトランジスタや絶縁膜は非常に小さく、わずかな放電でも傷つく場合があります。人には何も感じない程度の放電でも、部品にとっては十分に危険です。
特に注意したいのは、マイコン、MOSFET、センサー、無線モジュール、ロジックICです。ArduinoボードやRaspberry Pi本体にはある程度の保護回路が入っていますが、GPIOにつないだ小型センサーや、ブレッドボード上のむき出しのICまで守れるとは限りません。壊れ方も完全な故障だけではなく、「特定の端子だけ読めない」「高温の日だけ不安定」「通信エラーが増える」といった見つけにくい劣化になることがあります。
静電気 電子回路 対策は作業前から始まる
最も効果が大きいのは、部品を触る前に自分と作業場所の電位をそろえることです。難しく考えず、まずは金属製の棚、机の脚、接地された金属部分などに手で触れてから作業を始めましょう。触れる対象は、できればアースにつながっている金属が理想です。
ただし、コンセントの穴や分解して露出した電源装置には絶対に触れないでください。家庭用AC電源まわりは感電の危険があります。静電気を逃がす目的であっても、電子工作では安全なアース付きリストストラップ、導電性マット、または市販の静電気対策用品を使うほうが確実です。
作業台は、カーペットや毛布の近くより、木製の机など安定した場所が向いています。発泡スチロール、ビニール、乾いた紙袋は帯電しやすいため、部品の仮置き場所にしないほうが安心です。特に3Dプリント品を机上で扱うときは注意しましょう。PLAやPETGなどの樹脂部品は摩擦で帯電しやすく、完成したケースをかぶせる直前にICへ触れることもあります。
湿度も影響します。空気が乾く冬は静電気が逃げにくくなります。室内湿度をおおむね40から60％に保つと、作業しやすくなります。ただし、加湿器の蒸気を基板や電源の近くへ直接当てるのは避けてください。静電気対策と結露対策は別に考える必要があります。
最初にそろえたい道具

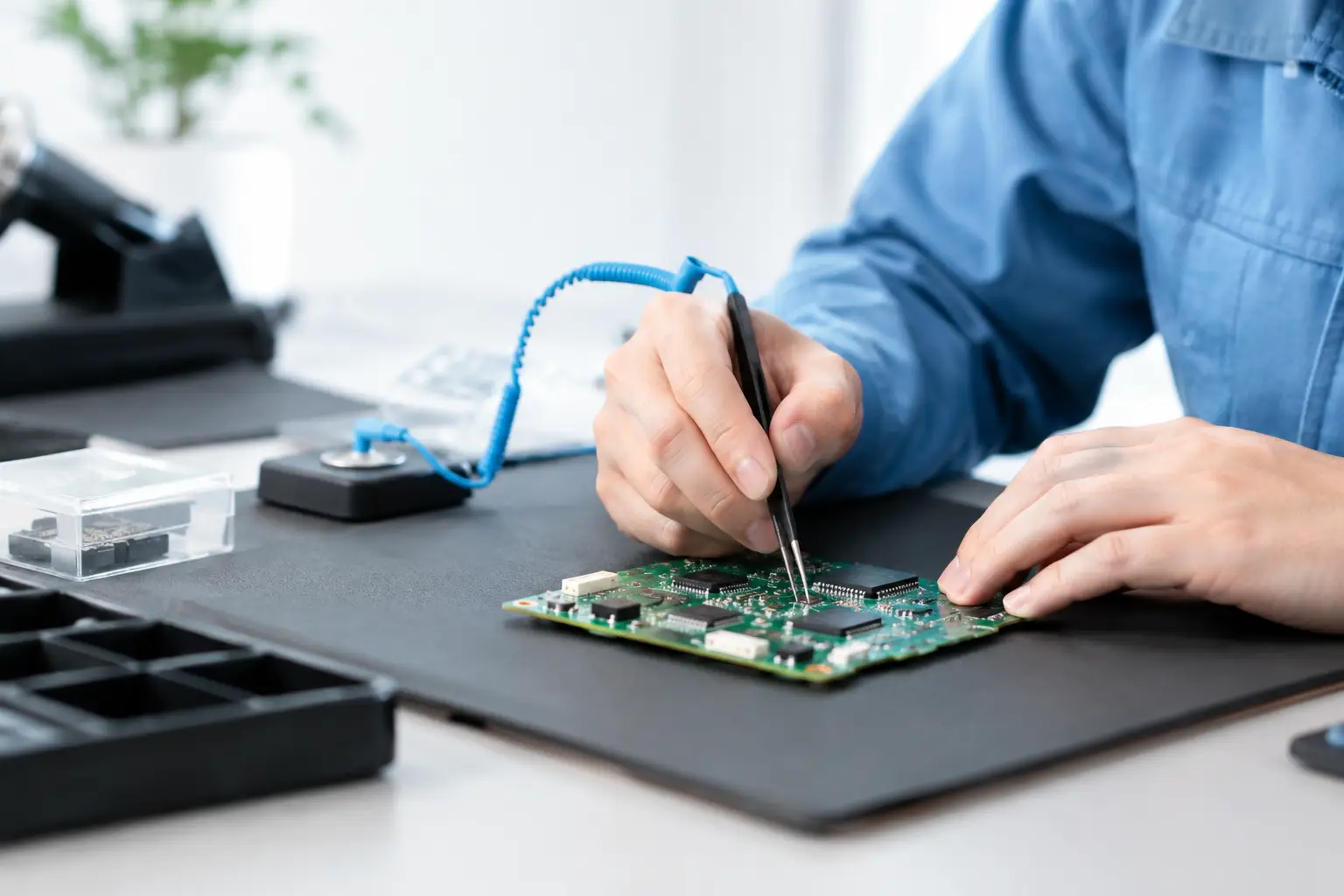

本格的にICやセンサーを扱うなら、アース付き静電気防止リストストラップと静電気防止マットが便利です。リストストラップは手首に装着し、コードをマットや適切なアース端子へ接続します。人体と作業面の電位差を小さくできるため、部品を触る工程が多いときに役立ちます。
ただし、リストストラップだけで全て解決するわけではありません。帯電したビニール袋の上にICを置けば危険は残ります。部品を保管する袋、作業台、人体を一つの仕組みとして整えることが大切です。予算が限られる場合は、まず静電気防止袋と、部品を置くための導電性フォームから始めるのもよい方法です。
部品の取り出し方と保管方法
ICやセンサーモジュールは、購入時に入っていた銀色または黒色の静電気防止袋で保管します。透明な普通のチャック袋は見た目が似ていても、静電気対策品ではないことがあります。余った部品を種類別に小分けしたいときは、袋に部品名、型番、購入日、電圧をメモしておくと、次の製作で取り違えにくくなります。
袋から出した部品は、端子ではなく基板の端や部品本体を持ちます。DIP型ICならピンに何度も触れず、両端を軽く持ちます。Raspberry PiやArduino互換ボードも、USB端子やGPIOピン列より基板の縁を持つ習慣をつけましょう。
ブレッドボードへ挿す前に、電源ケーブルを外すことも基本です。静電気による破損と、通電中の挿し間違いによる破損は別の問題ですが、作業中の事故を減らすという意味では同じ手順にまとめられます。「電源を切る、金属に触れる、部品を出す、配線する、見直す、通電する」という順番を毎回守ると、初心者でも安全な作業が身につきます。
回路設計でできる静電気への備え
作品を完成後に人が触るなら、基板上の部品だけでなく、外部へ出る配線にも対策が必要です。ボタン、タッチセンサー、長いケーブル、ケース外側のUSB端子は、人体からの静電気が入り込みやすい入口になります。
たとえばマイコンのGPIOへ直接つながるボタン配線が長い場合、信号線に数百Ωから数kΩ程度の直列抵抗を入れると、瞬間的な電流を抑える助けになります。外部コネクタを使う回路では、TVSダイオードなどのESD保護部品を信号線や電源線に追加する方法もあります。これは製品に近い設計でよく使われる手法ですが、部品の選定を誤ると信号品質や動作電圧に影響します。
I2CやSPIのような高速ではない通信でも、ケーブルが長くなるとノイズと静電気の影響を受けやすくなります。まずは配線を必要以上に長くしない、GND線を信号線と一緒に配線する、コネクタの抜き差しは電源を切って行う、といった基本から始めてください。屋外センサーやロボットのようにケーブルが長い作品では、保護回路を追加する価値が上がります。
ケース設計も有効です。レーザーカットしたアクリルケースや3Dプリントケースで基板と端子を覆うと、手がGPIOやICに直接触れる機会を減らせます。一方で、密閉しすぎると熱がこもる、USBやリセットボタンが使いにくいといったトレードオフがあります。開口部は必要な場所に絞り、基板固定用のスペーサーで金属端子とケース内の部品が接触しないように設計しましょう。
誤動作したときの切り分け方
静電気が疑われる場合でも、最初から部品の故障と決めつけないことが重要です。ジャンパーワイヤの接触不良、電池の電圧低下、USBケーブルの不良、プログラムの初期化漏れでも、似た症状が起こります。
まず電源を外し、目視で配線と部品の向きを確認します。次に最小構成へ戻しましょう。ArduinoならLED点滅だけ、Raspberry PiならGPIOを一つだけ読み書きする短いプログラムで確認します。複数のセンサーやモータードライバーを一度につないだままでは、原因を絞れません。
同じ型番の予備部品があれば交換試験も有効です。ただし、壊れたかもしれないICを別の正常な回路へ移すと、配線ミスが残っていた場合に被害を広げることがあります。電源電圧、GND、入出力の接続を確認してから試してください。焦って通電を繰り返すより、写真を撮り、回路図と照らし合わせ、一つずつ戻すほうが結果的に早く解決します。
静電気対策は、上級者だけが使う難しいルールではありません。部品に触る前に放電し、電源を切って配線し、対策袋に戻して保管する。この小さな習慣があれば、安心して何度でも試作できます。壊れにくい作業環境を作ったら、センサーやマイコンを使った自分だけの作品づくりを、思いきり楽しみましょう。
