“LED不要のLチカ!”は、以前の記事「Arduino IDEのインストールからLED点滅まで」でも紹介しましたが、Raspberry Piでもできることが分かったので、今回紹介します。
GPIO25の出力で基板上のLED(緑)を制御できるように設定する

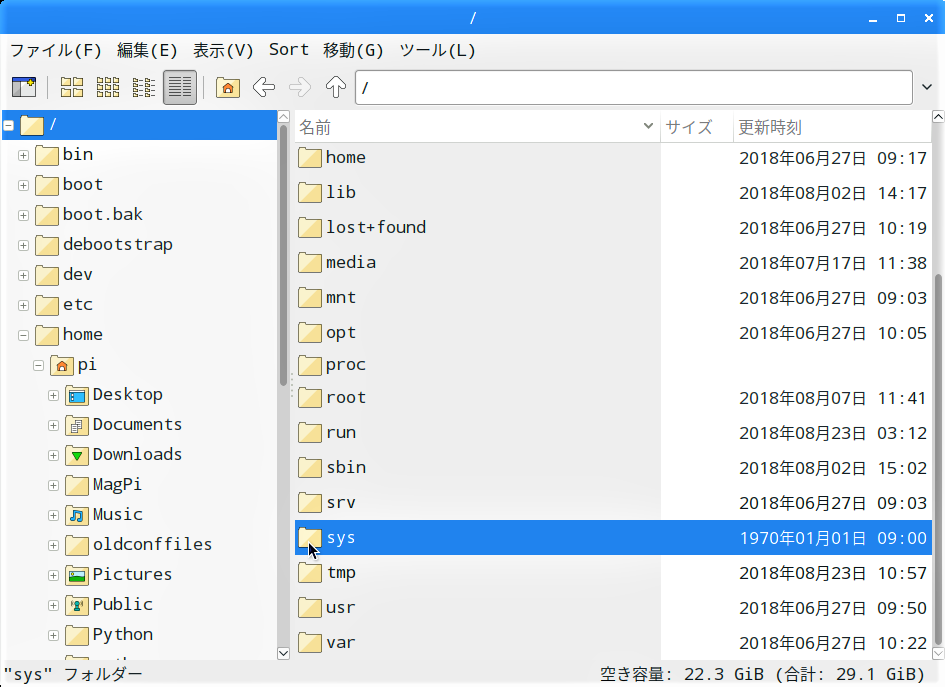

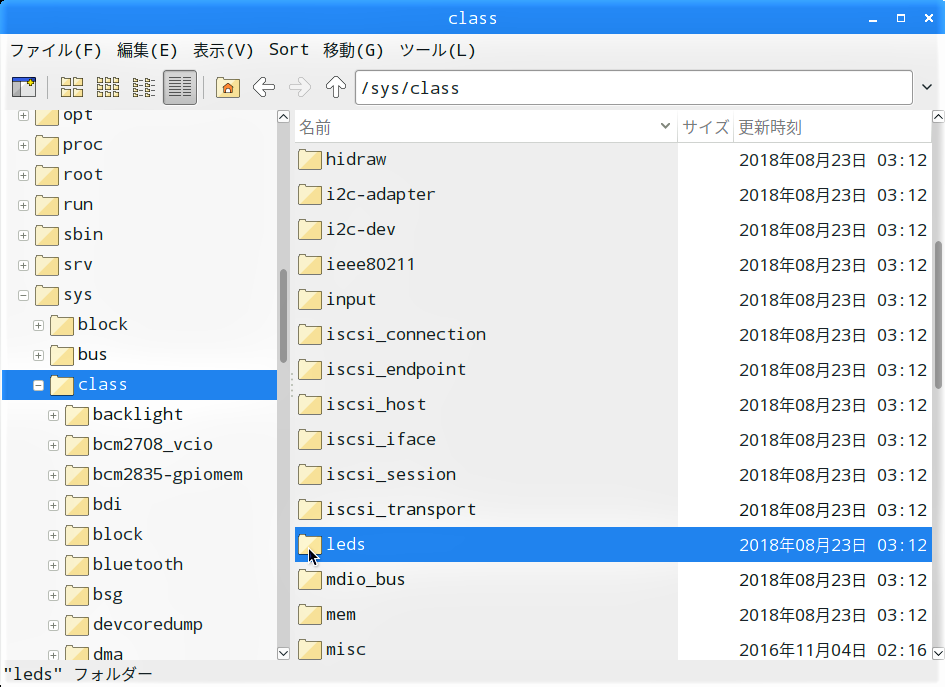

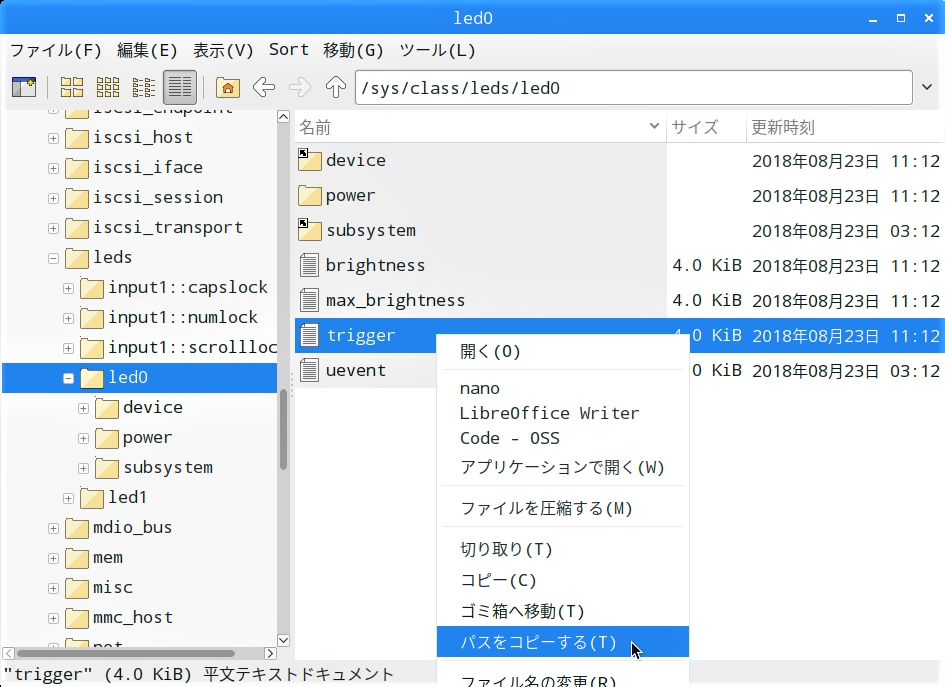

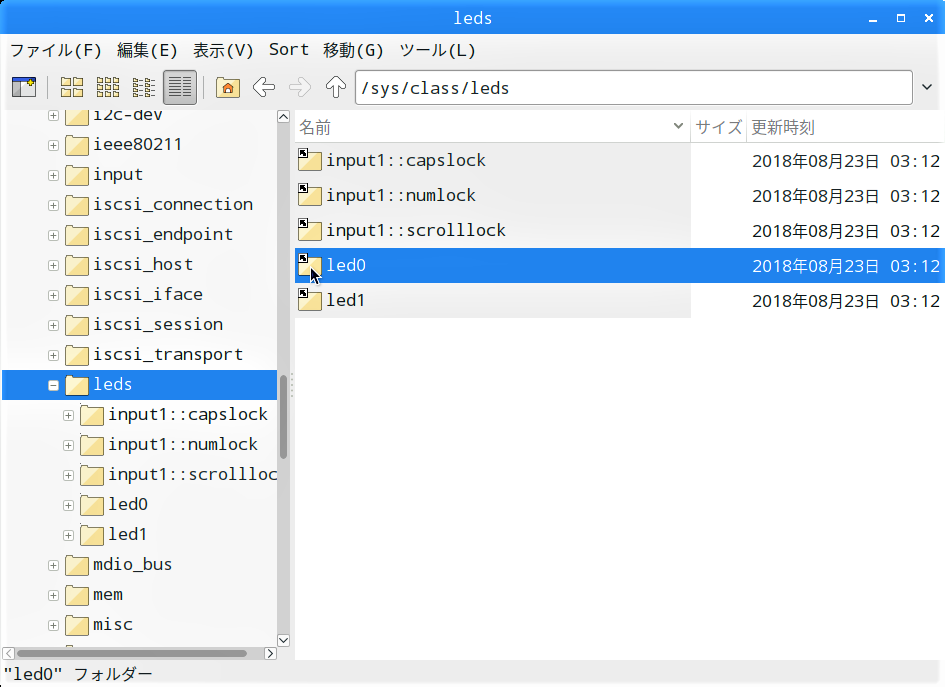

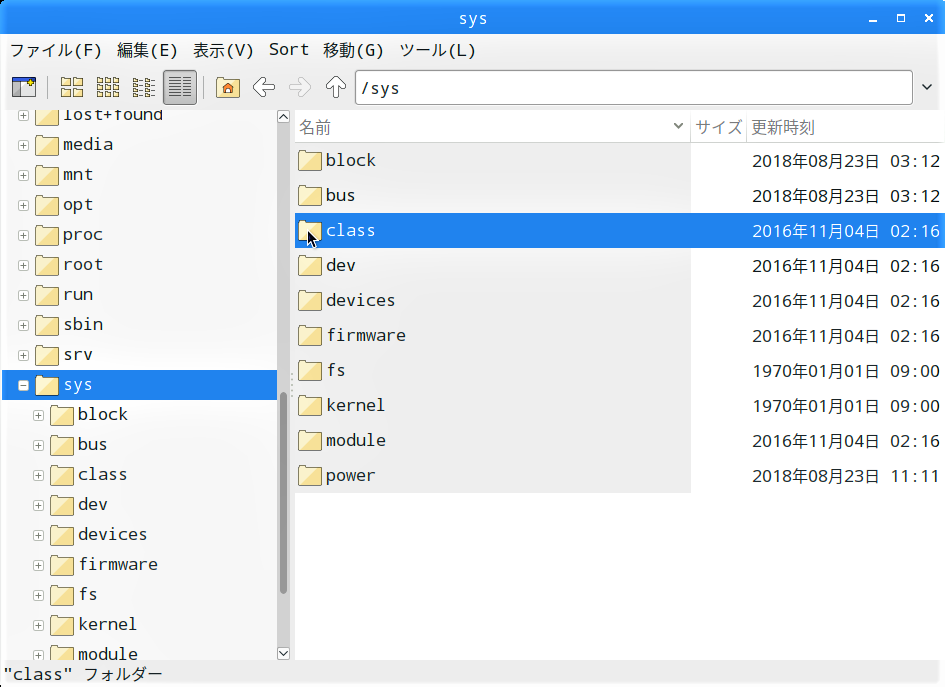

Raspberry Pi 3 Model B(+)では、基板上のPWR(赤)とACT(緑)のLEDの内、ACT(led0)の入力を”mmc0(ディスクアクセス)”からGPIOに切替えられることが分かりました。

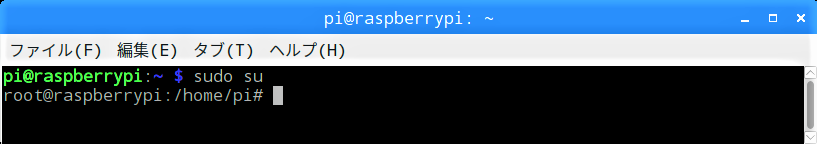

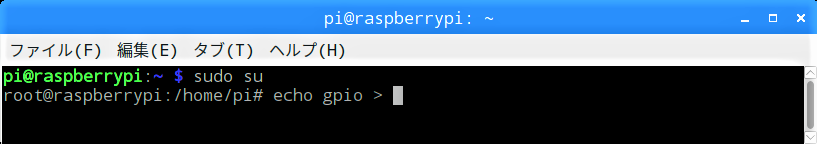

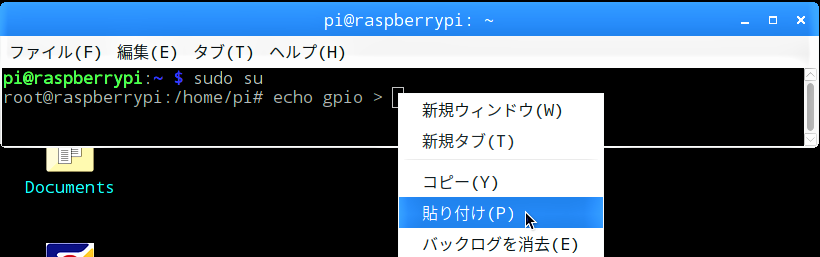

LXTerminal画面に戻り、行末の半角スペースの後を右クリックして「貼り付け」を選択し、「Enter」キーを押します。
これで「ACT(led0)」の設定が”mmc0(ディスクアクセス)”から”gpio”に切り替わります。
echo gpio > /sys/class/leds/led0/trigger

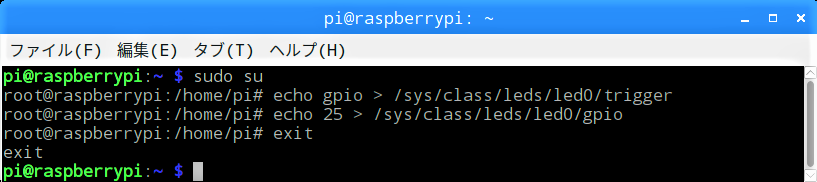

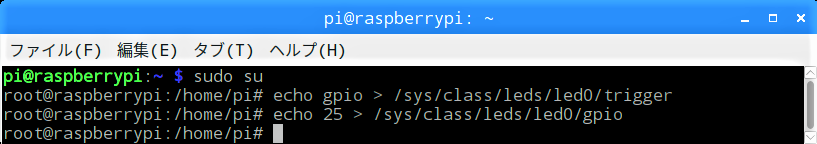

「↑」キーを押すと、直前のコマンドが入力されるので、”gpio”を”25″に、”trigger”を”gpio”に上書きして、「Enter」キーを押します。
echo 25 > /sys/class/leds/led0/gpio

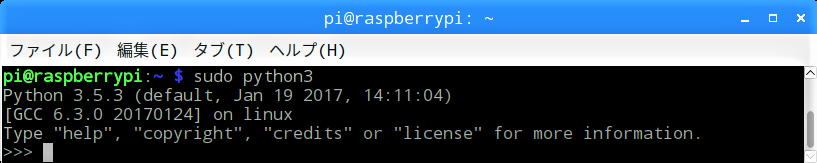

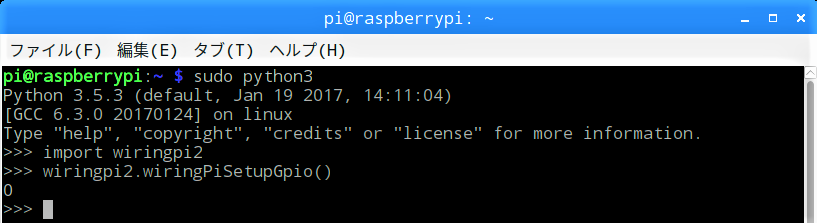

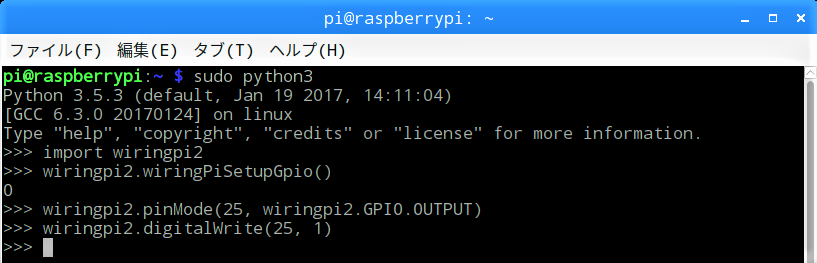

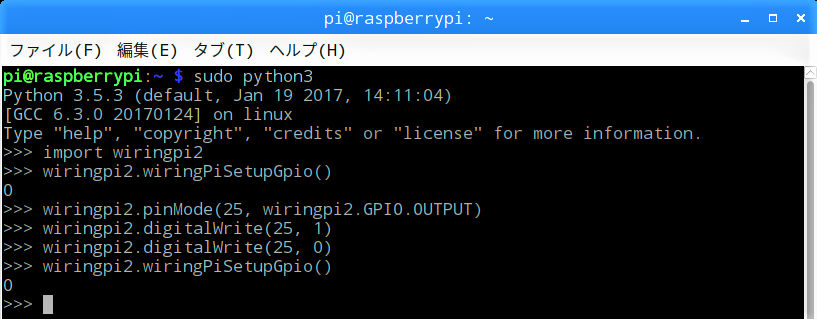

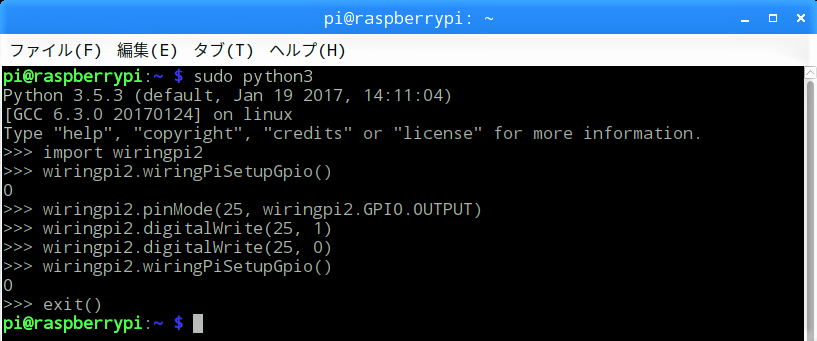

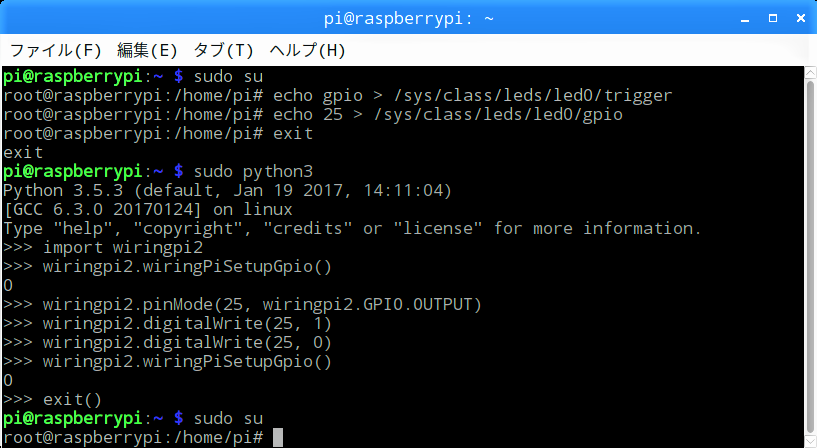

Pythonで基板上のLEDを制御する

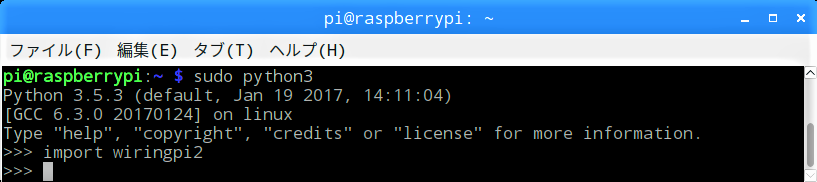

GPIO制御ライブラリ”WiringPi2″をインポートします。
import wiringpi2
ここでエラーが出る場合は、【 第26回 】で実行した”WiringPi2-Python”をインストールしてください。

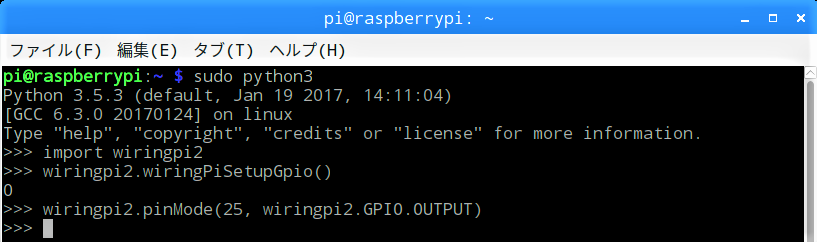

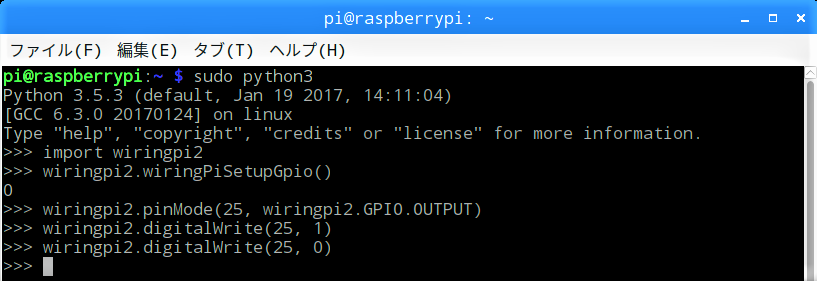

GPIO25を出力に設定します。
wiringpi2.pinMode(25, wiringpi2.GPIO.OUTPUT)

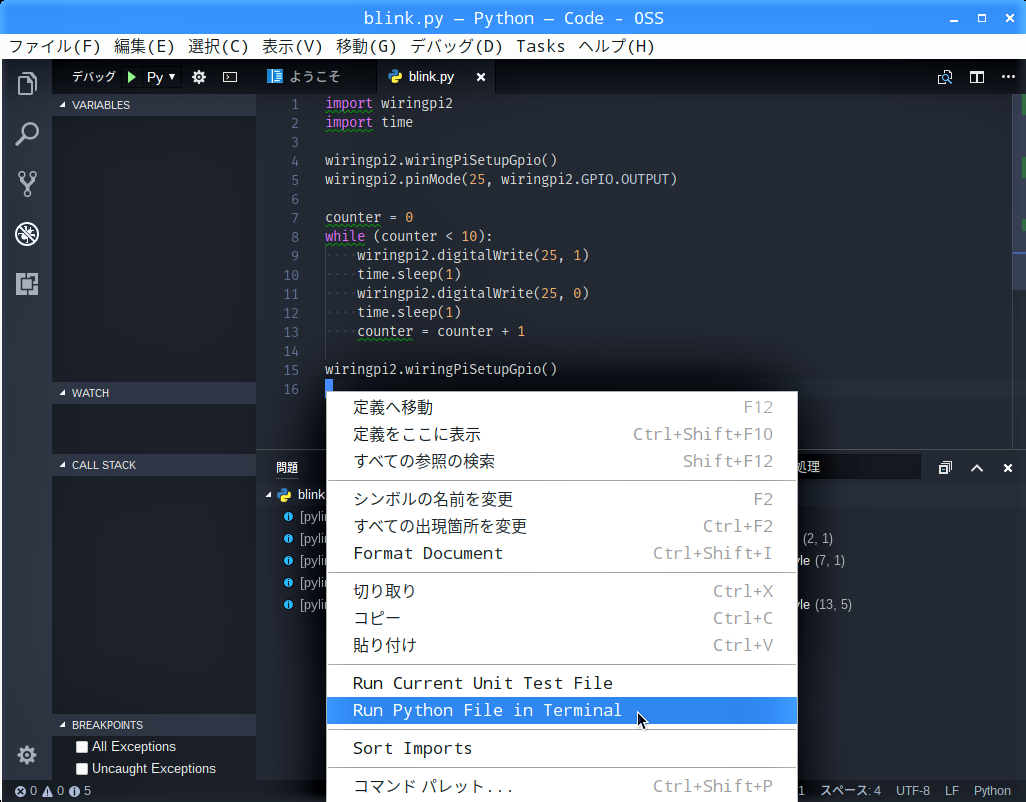

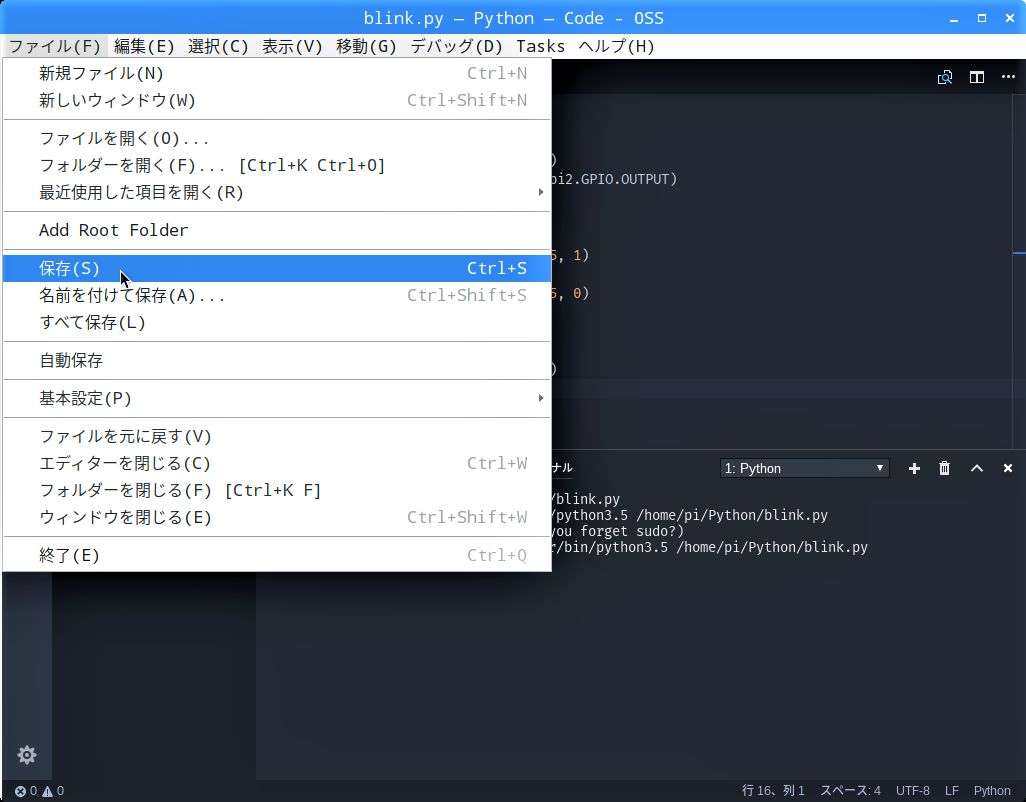

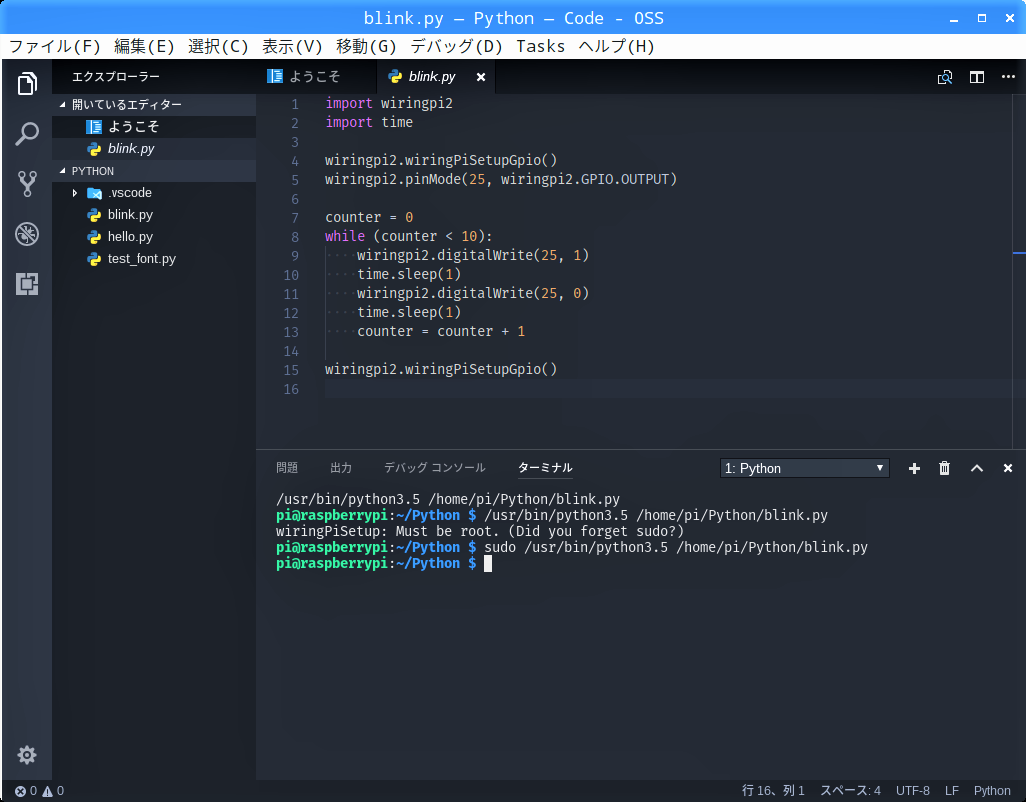

Visual Studio Codeで基板上のLED(緑)をLチカする

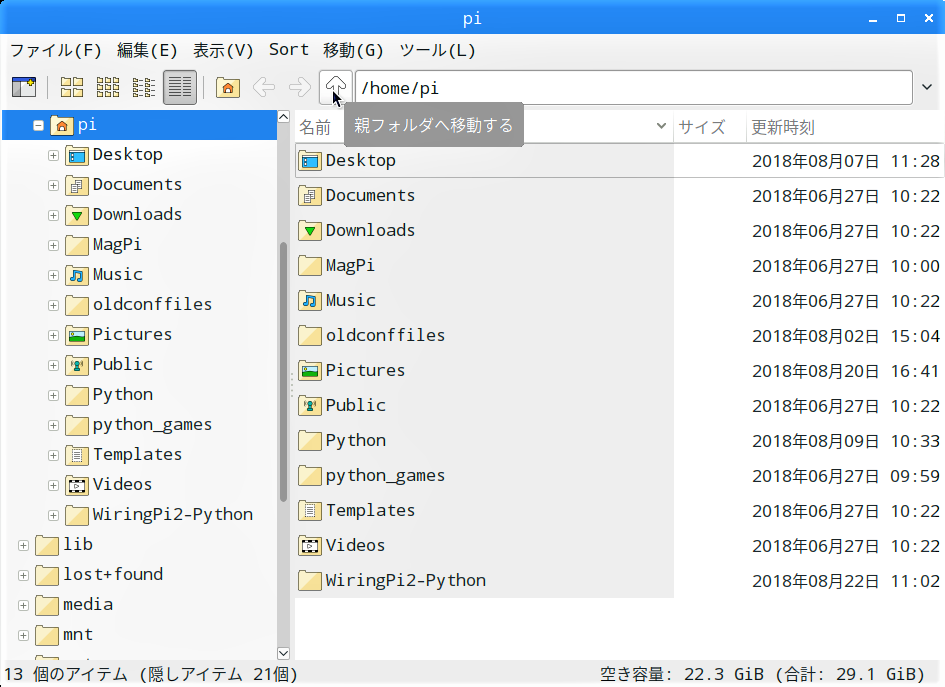

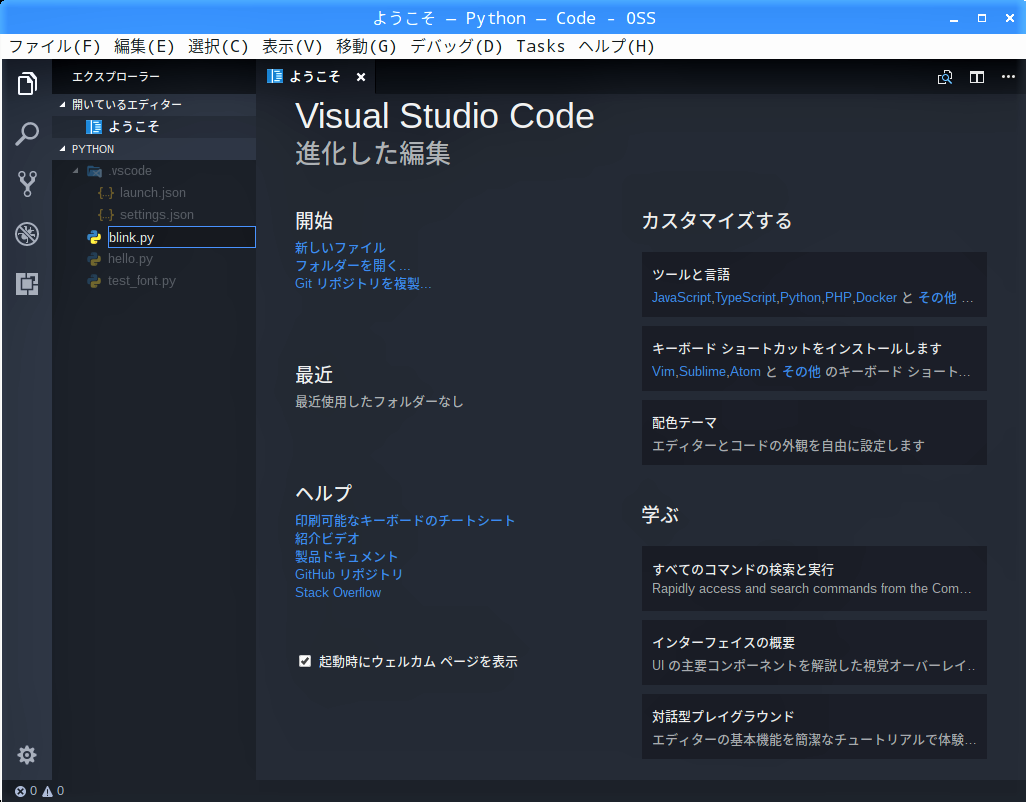

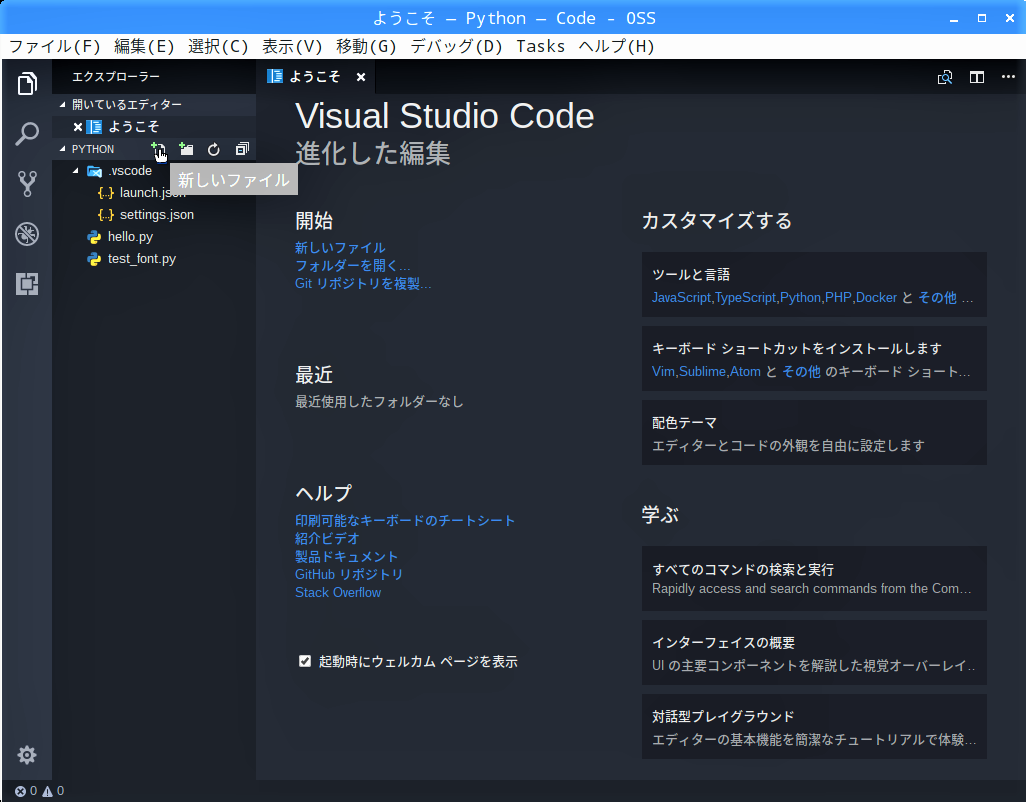

【 インストール編 】でインストールしたVisual Studio Codeを起動し、画面左端のアクティビティーバーの「エクスプローラー」アイコンをクリックします。

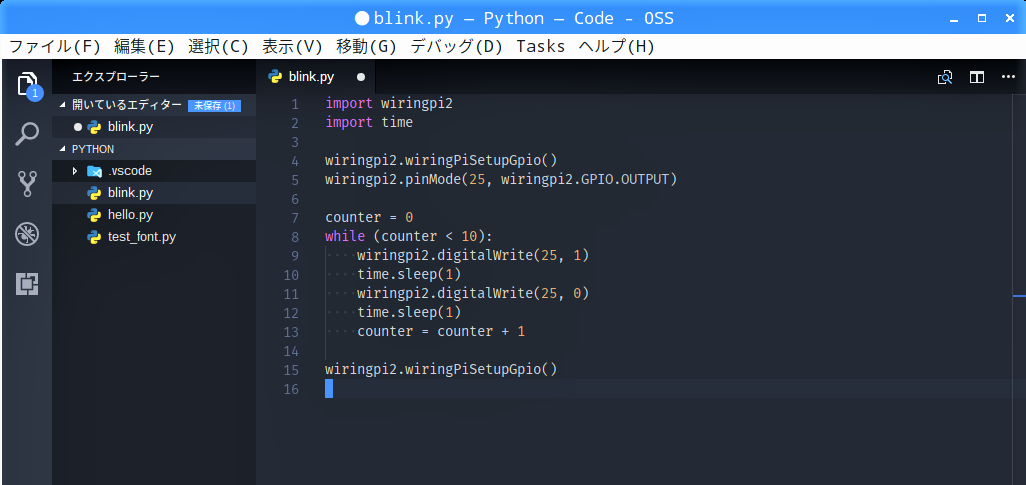

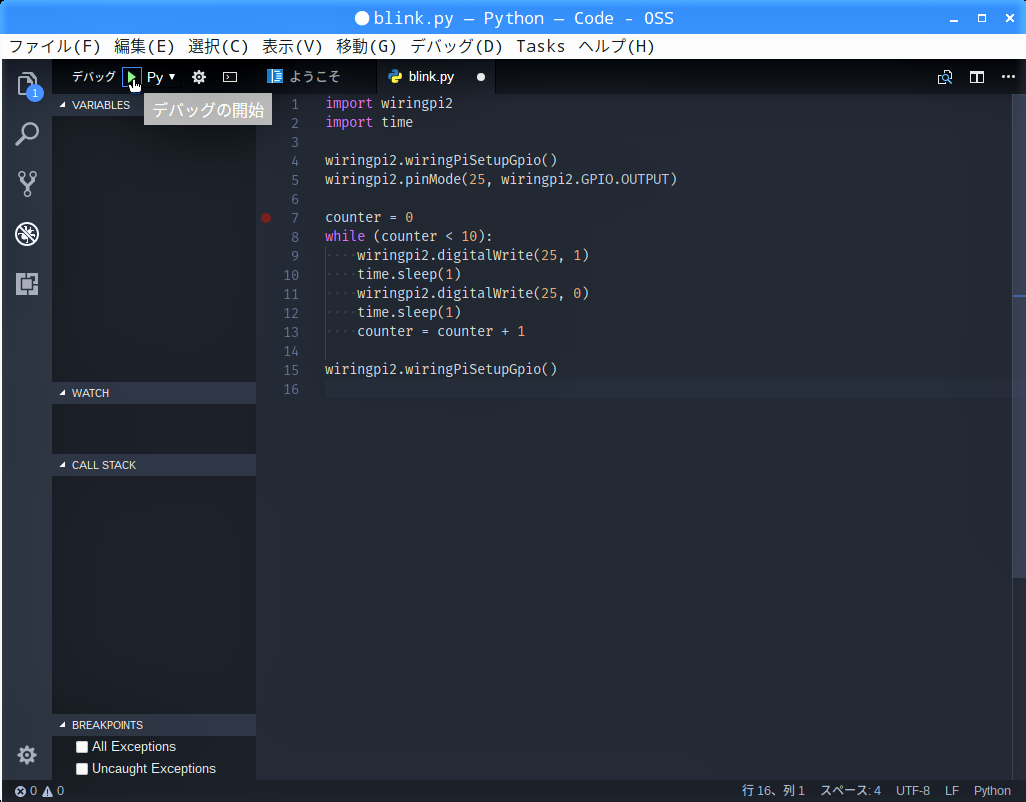

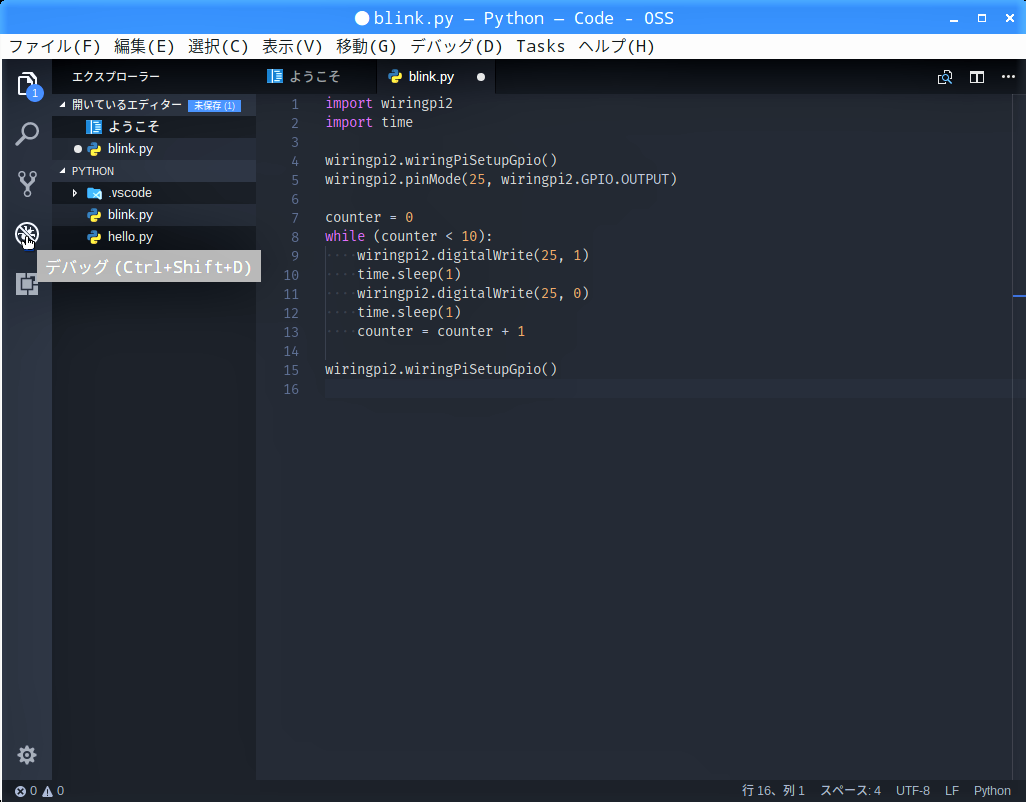

エディター画面が現れるので、プログラムを書き込みます。

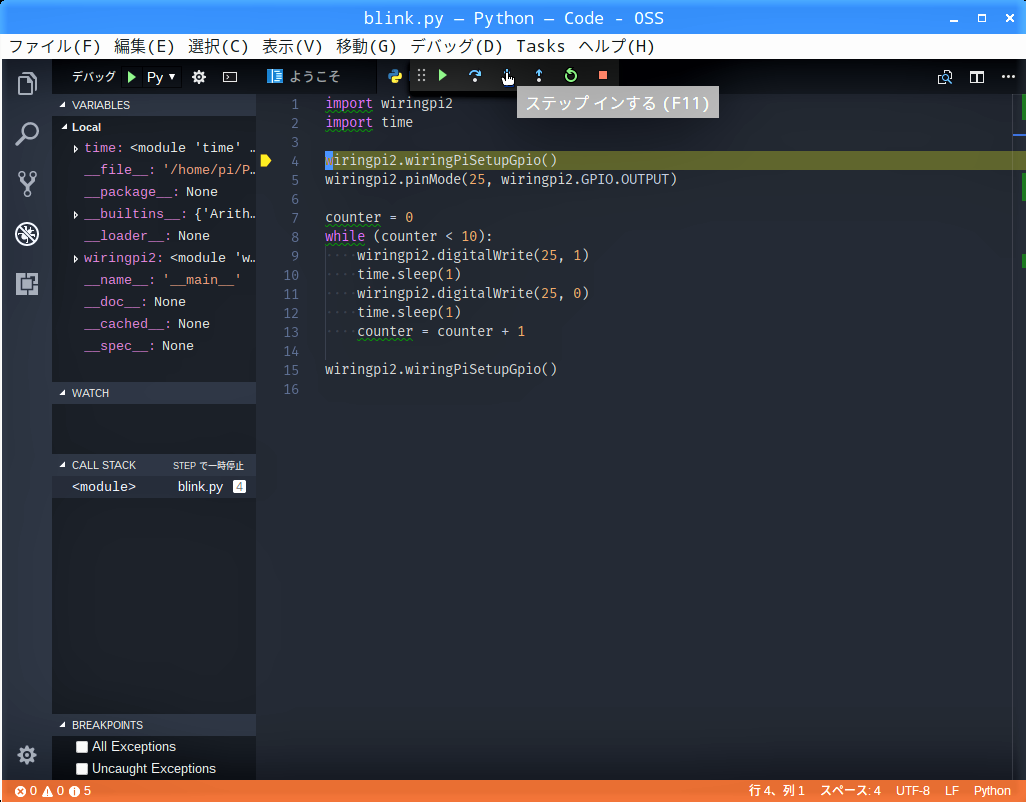

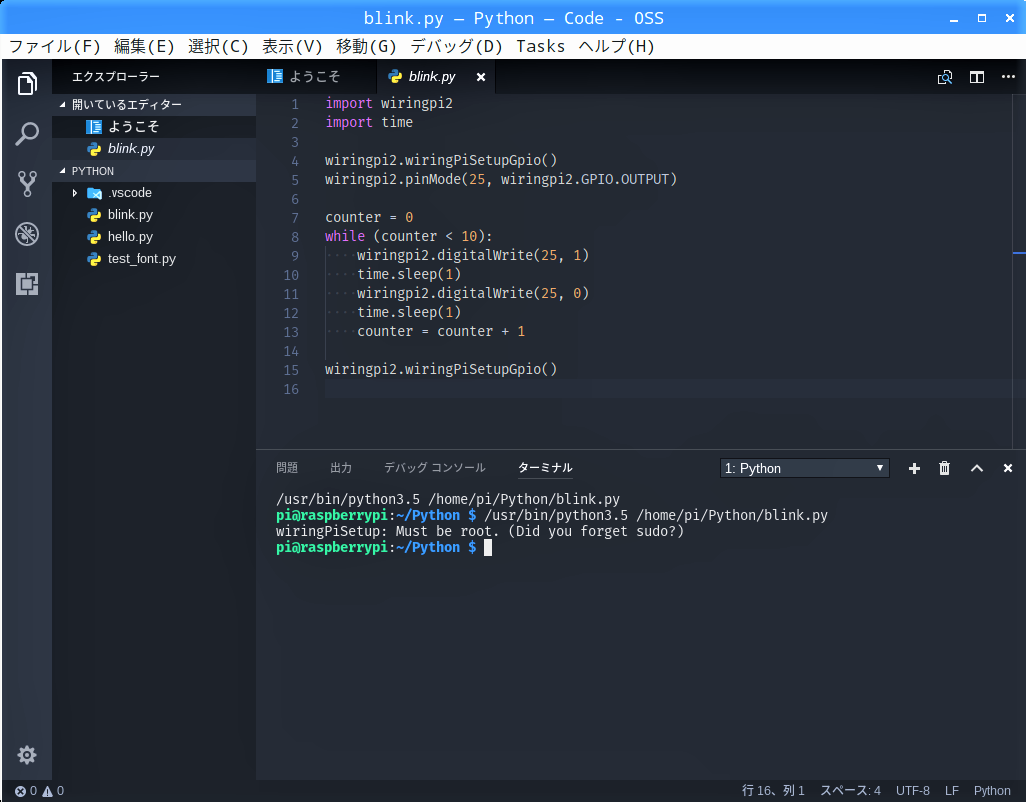

プログラムはwhile文によりLED(緑)が1秒ずつ点滅するのを10回繰り返し、初期化して終わるというものです。

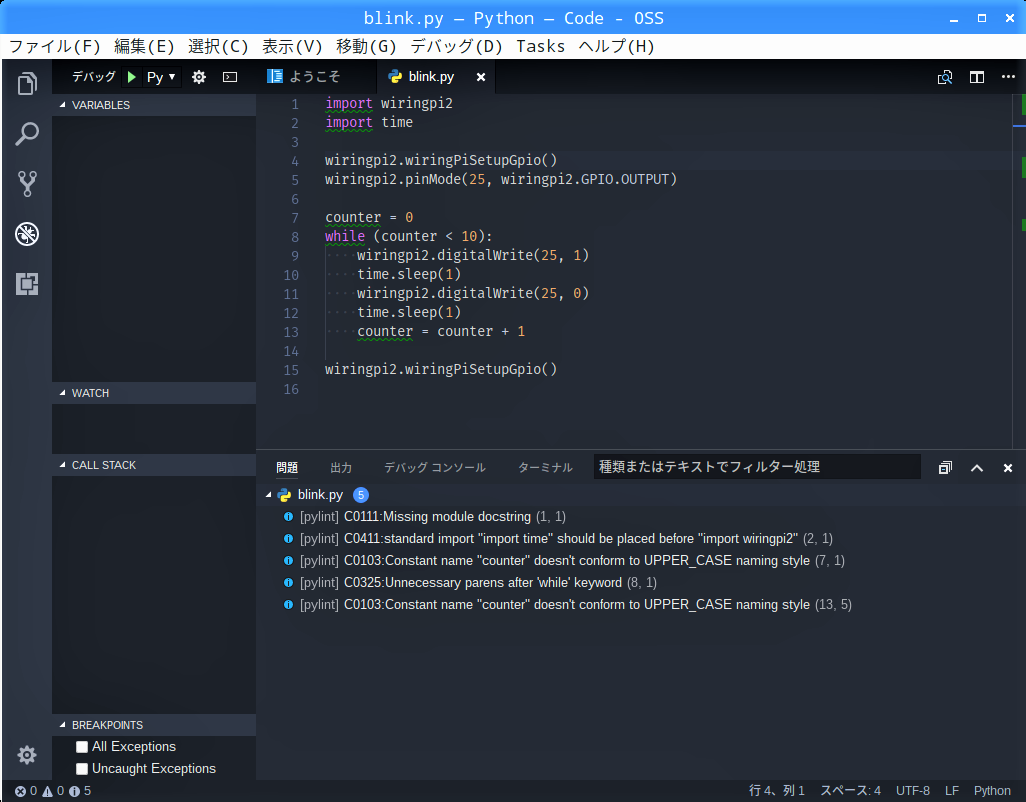

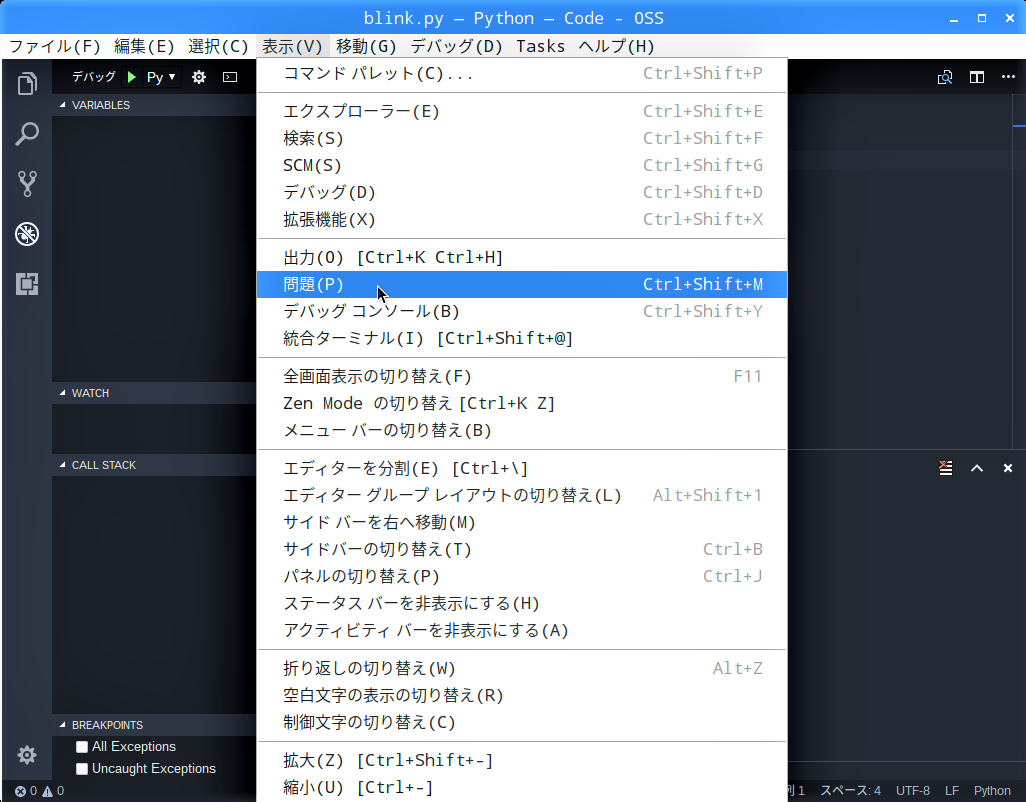

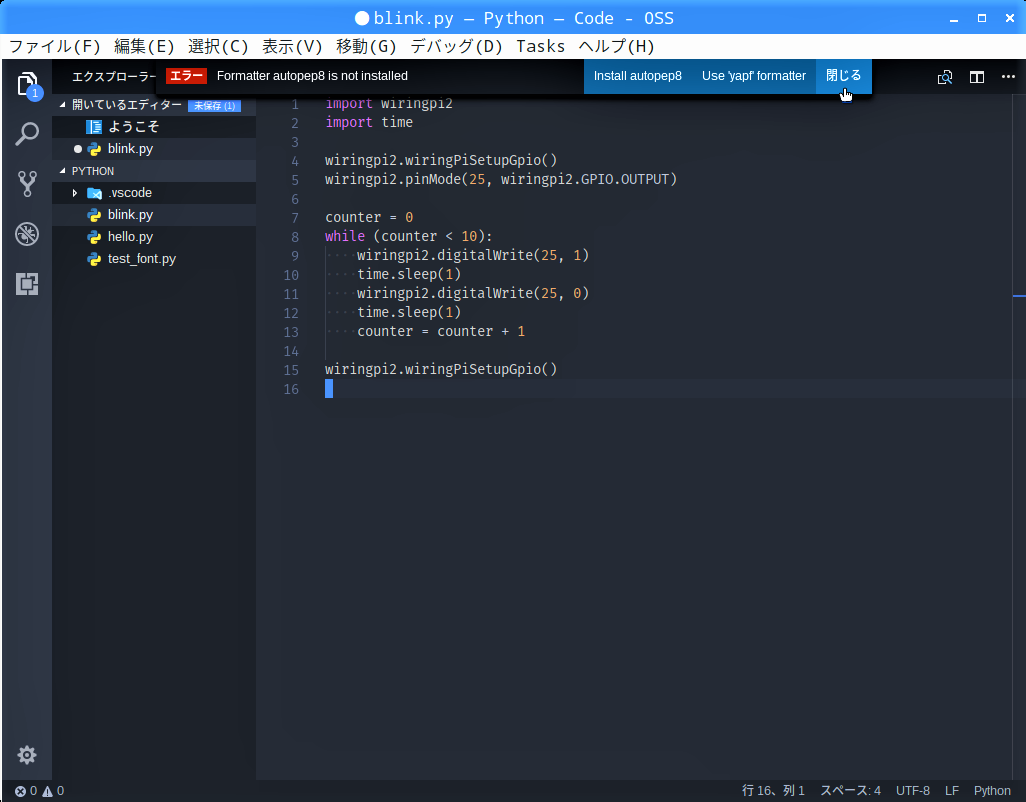

エディター画面に入力していると、画面上に「エラー」としてフォーマッター”autopep8″のインストールを促されますが、「閉じる」ボタンをクリックして閉じます。
import wiringpi2
import time
wiringpi2.wiringPiSetupGpio()
wiringpi2.pinMode(25, wiringpi2.GPIO.OUTPUT)
counter = 0
while (counter < 10):
    wiringpi2.digitalWrite(25, 1)
    time.sleep(1)
    wiringpi2.digitalWrite(25, 0)
    time.sleep(1)
    counter = counter + 1
wiringpi2.wiringPiSetupGpio()
		ACT(led0)の設定を既定の"mmc0(ディスクアクセス)"に戻しておく

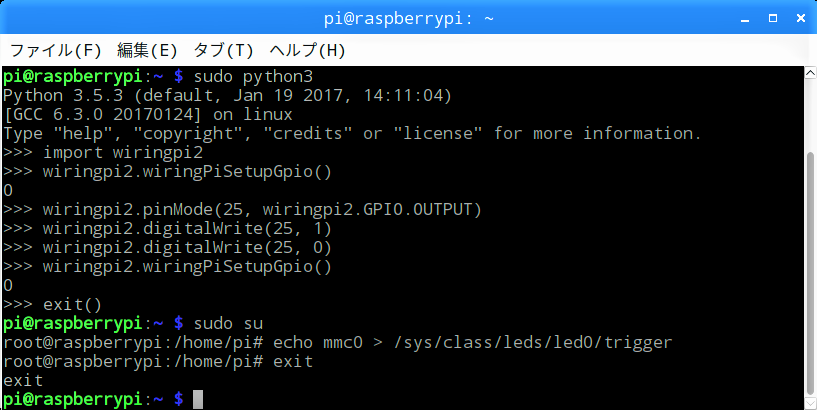

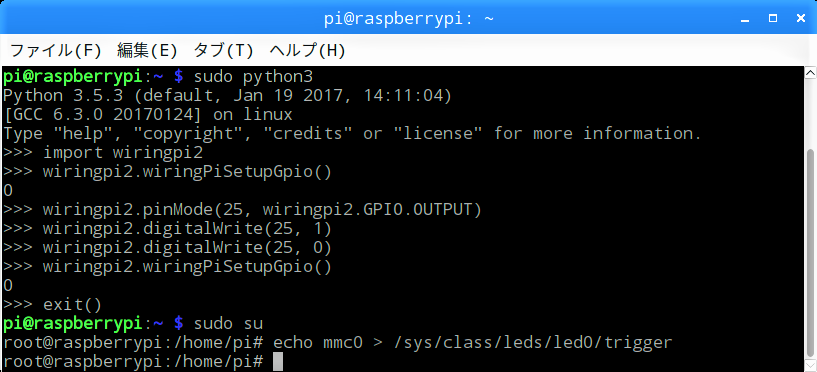

「」キーを何回か押すと以前入力したコマンドが表示されるので、”gpio”を”mmc0″に上書きして「Enter」キーを押します。
これで「ACT(led0)」の設定が”gpio””からmmc0(ディスクアクセス)”に戻ります。
echo mmc0 > /sys/class/leds/led0/trigger
