マルチバイブレータでLEDを点滅させよう

今回は、Pythonは使わず、ラズパイのGPIOから3.3Vの電源のみを使ってLEDを点滅させてみます。


< 必要なツール >

  •  ブレットボードキット
    • ブレットボード
    • ジャンパー線(オスーメス)
    • ジャンパー線(オスーオス)

< 必要な部品 >

  • LED(赤・緑)×各1
  • NPNトランジスタ(S9014) ×2
  • 電解コンデンサ 25V 22μF ×2
  • 抵抗 100Ω×2
  • 抵抗 33kΩ×2

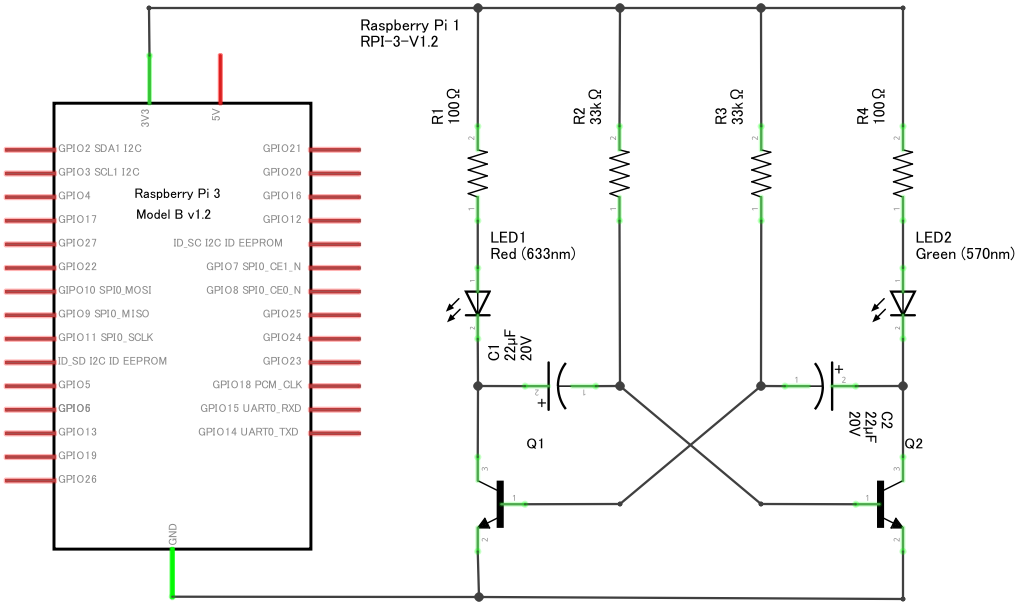

< 回路図 >

非安定マルチバイブレータという回路により、2つのLEDを交互に点滅させます。

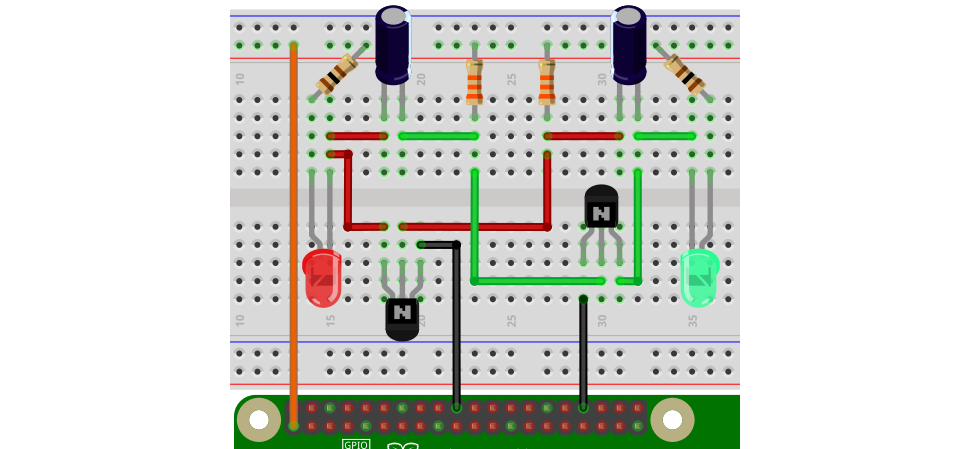

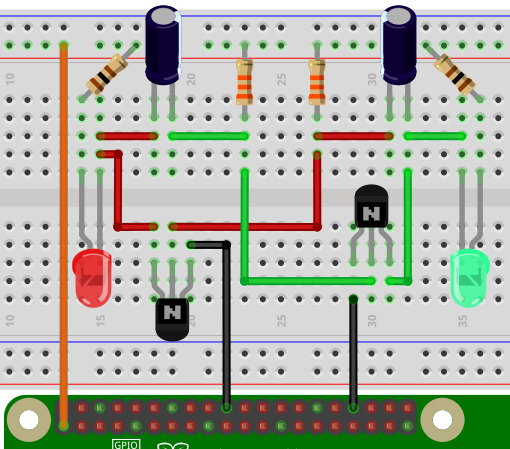

< 実体配線図 >

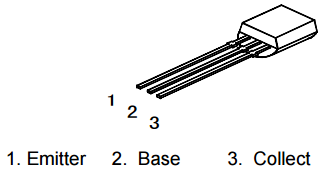

 ← 【注意】ここで用いたトランジスタ:S9014のピン配列は通常のものとは異なり、左図の通りです。


動作例
