以前の記事「【初級編】ボリュームを使ってLEDの明るさをコントロールしてみよう」では、半固定抵抗でLEDの明るさを変化させましたが、今回は、LEDの点滅周期を変化させてみます。

今回必要な部品

  • Arduino本体×1
  • 可変抵抗器(10kΩ)×1
  • LED×1
  • 抵抗(330Ω)×1
  • ジャンプワイヤー×5本
  • ブレッドボード

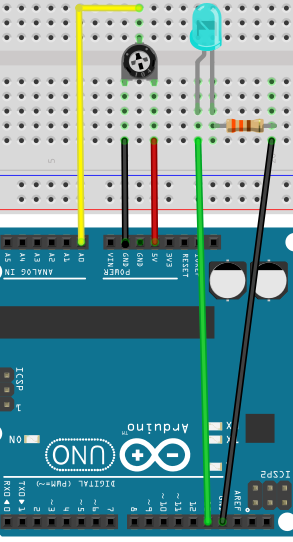

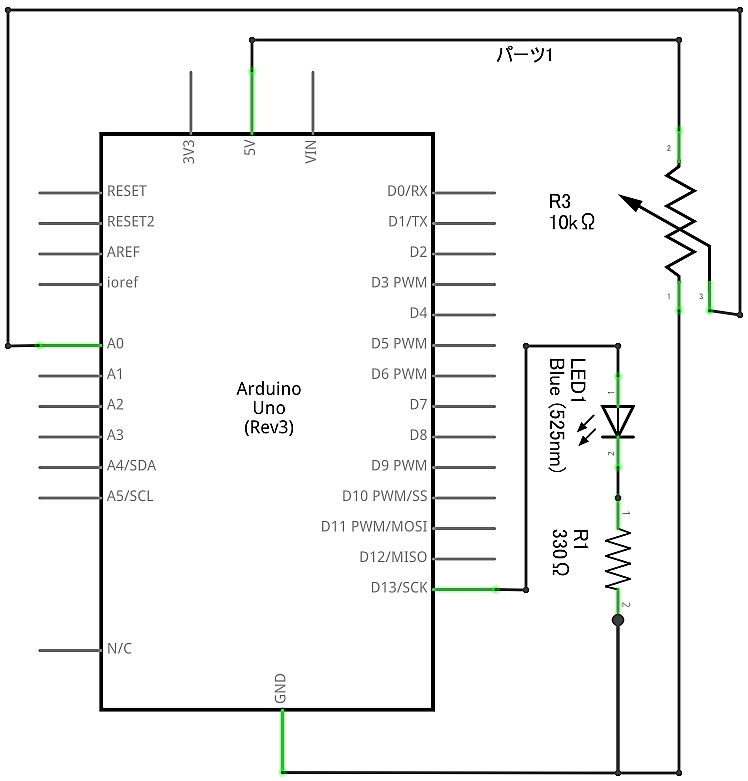

回路図

今回必要なコード

void setup() {
pinMode(13,OUTPUT) ;    //13番ピンを出力に設定する
}

void loop() {
int a ;                 //aを変数とする
a = analogRead(0) ;     //変数aをAO番ピンの値とする
digitalWrite(13,HIGH) ; //13番ピンにHIGHを出力する
delay(a) ;              //そのままでaミリ秒待機する
digitalWrite(13,LOW) ;  //13番ピンにLOWを出力する
delay(a) ;              //そのままでaミリ秒待機する
}



半固定抵抗から取り出した0~5Vの電圧は、Arduinoのアナログ入力A0端子に接続することで、10ビット(0~1023)の数値として読み取られます。その数値を繰返し処理毎のLED点滅時間:変数(a)として設定しました。このスケッチを書き込むと、半固定抵抗を時計方向に回す毎に点滅時間(周期)が短くなることが確認できるはずです。点滅周期の最長時間は、1023×2 = 2046ミリ秒 = 約2秒です。

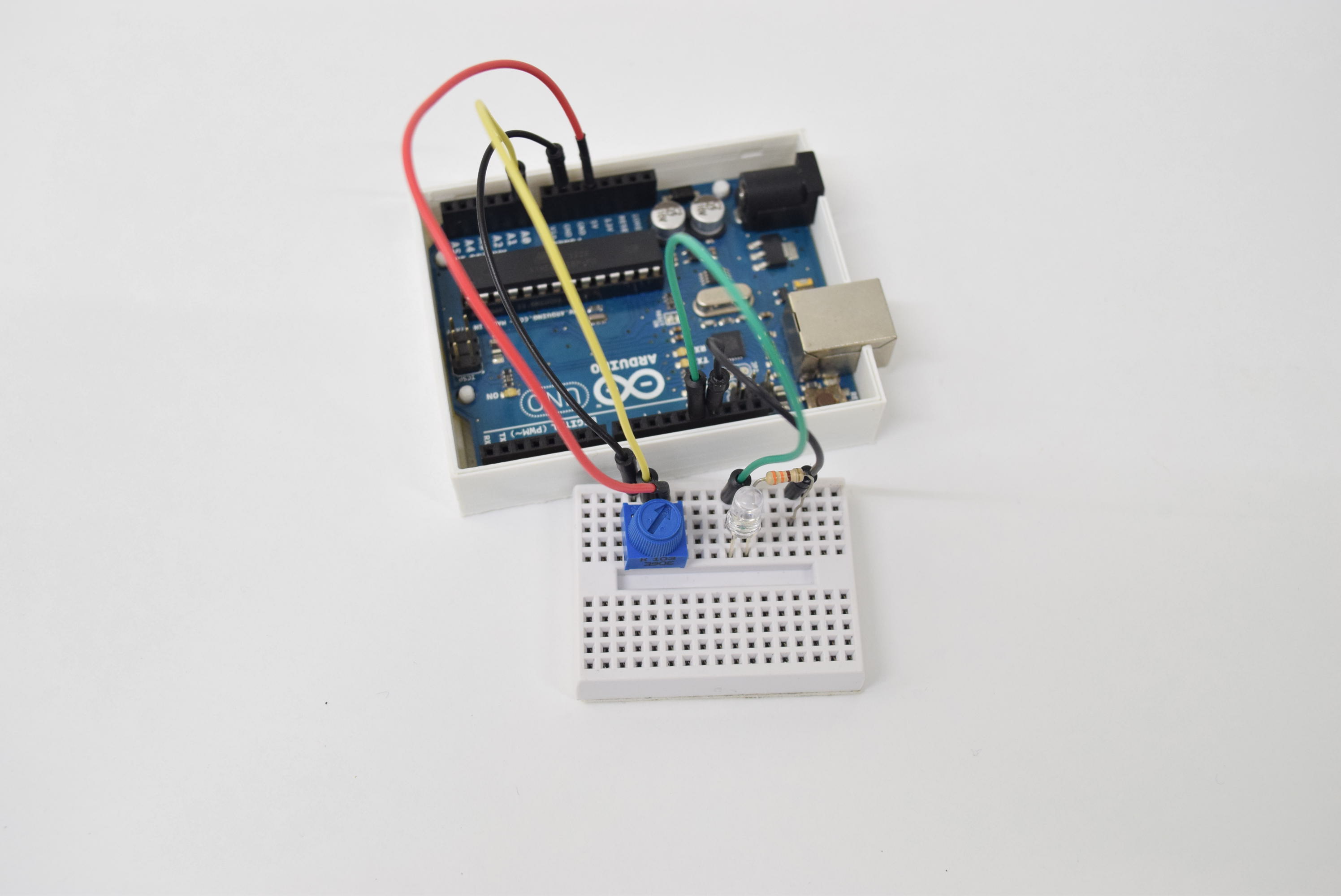

動作例
